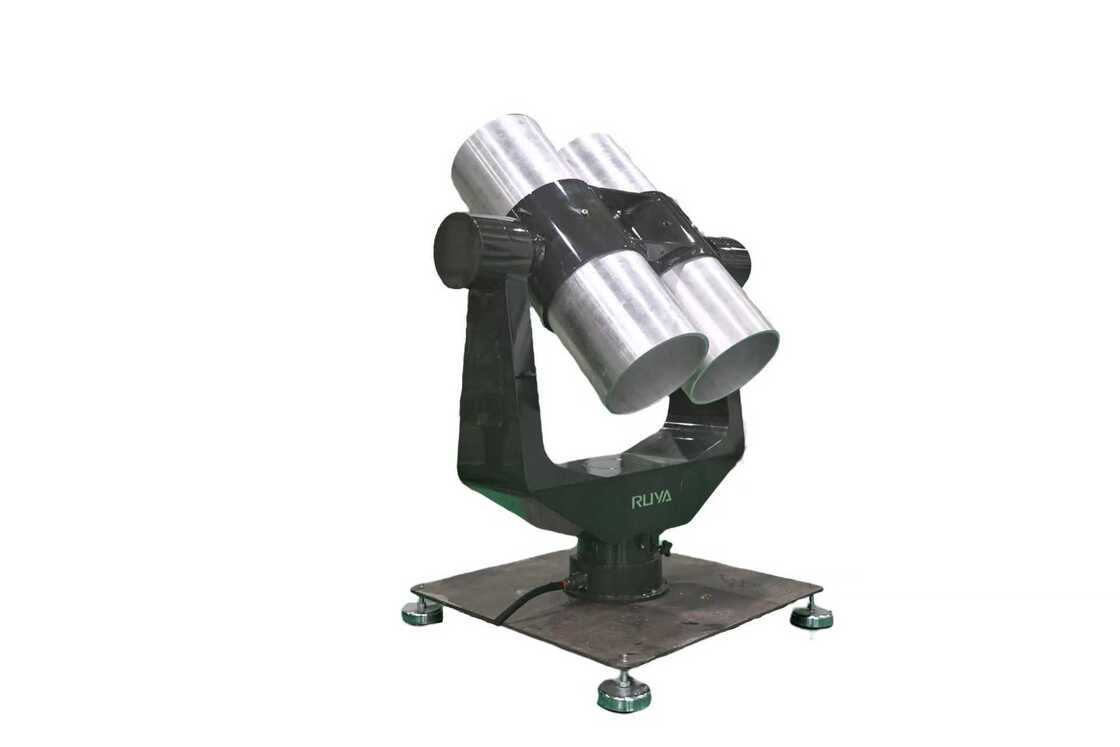

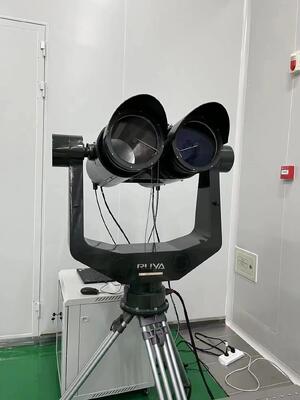

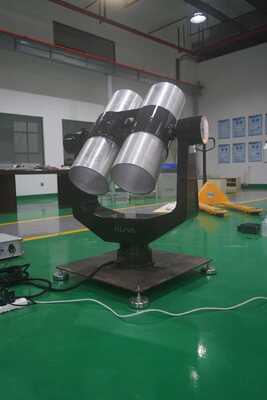

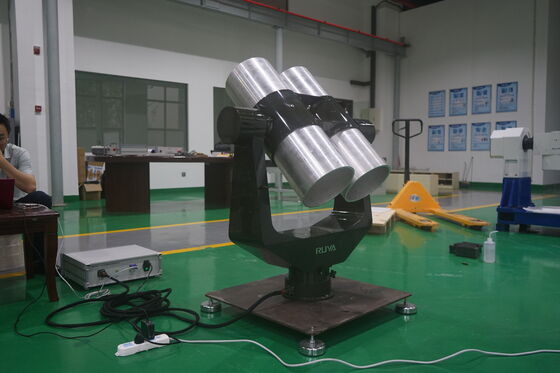

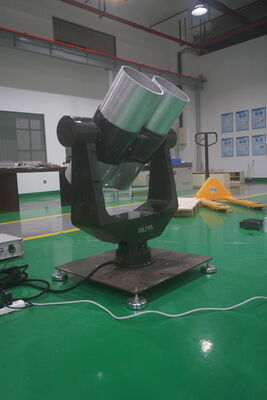

2-STGZ/2 Dispositif de repérage UAV bidimensionnel, tourne-disque de type cadre, structure U-T, double axe

Description du produit

Le tourne-disque de suivi bidimensionnel 2-STGZ/2 a deux degrés de liberté de mouvement: azimuth et hauteur.

Il s'agit d'un dispositif de suivi bidimensionnel à structure U-T de type cadre, principalement utilisé pour le suivi de véhicules aériens sans pilote (UAV).

Paramètres du produit

1. Structure de la plaque tournante: l'axe d'azimut adopte une structure en forme de "T". L'axe de hauteur adopte une structure en forme de "U".

2. Plage de rotation de l'azimut: -90o~+90° (jusqu'au point central)

3. Plage de rotation de l'inclinaison: -5° à +85°

4. Point zéro: équipé d'un disque de code point zéro

5. Précision de pointe (statique): 10" (3σ)

6. Répétabilité: 2 "

7. Axe vertical Faibleur angulaire: ≤2′′

8. Axe horizontal Faibleur angulaire: ≤3′′

9Résolution de mesure de la position angulaire: 0,0001°

10.Précision de mesure de la position angulaire: ≤ 5′′

11.Taille de chargement: deux Φ250

12- Poids de chargement: 30 kg, double canon

13Poids du tourne-disque: 45 kg

14Limites: double protection avec limites mécaniques et électroniques

15Erreur de traçage:

16. Vitesse d'azimut maximale: ≥ 20°/s;

17. Vitesse maximale de suivi de l'azimut: ≥ 2°/s;

18. vitesse maximale de lancer: ≥ 20°/s;

19. Vitesse maximale de suivi de l'enroulement: ≥ 2°/s;

20Accélération maximale de suivi de l'azimut: ≥ 2°/s;

21Accélération maximale de suivi de la pente: ≥ 2°/s.
