2-STGZ/1 Tourne-disque à entraînement direct à double axe avec 30 kg de charge haute précision et structure en L

Name: 2-STGZ/1 Tourne-disque à entraînement direct à double axe avec 30 kg de charge haute précision et structure en L
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2-STGZ/1
Availability: InStock

Nom De Marque:	RUYA
Numéro De Modèle:	2-STGZ/1
Nombre De Pièces:	1 série
Prix:	Négociable
Délai De Livraison:	3 à 4 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Poids de la charge:

30KG

Région de rotation de l'angle (cadre extérieur):

± 358°

Région de rotation de l'angle (cadre intérieur):

-5° à +95°

précision de rotation:

± 3 pouces

Erreur de positionnement:

± 3 pouces

Positionnement de la répétabilité:

±2′′

Pour les cibles stellaires, précision de suivi en boucle ouverte (RMS):

L'erreur dans les 10 secondes <0,5′′, l'erreur dans les 60 minutes <1′′;

Pour les cibles spatiales, précision de suivi en boucle ouverte (RMS):

Un seul axe < 5′′

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

≤ 3 séries, 3 mois

Mettre en évidence:

Tourne-disque à suivi direct de l' entraînement

Tourne-disque à suivi à double axe

Plateforme tournante à deux axes de 30 kg

Description de produit

2-STGZ/1 Plateau tournant de suivi à double axe à entraînement direct, charge de 30 kg

Présentation du produit

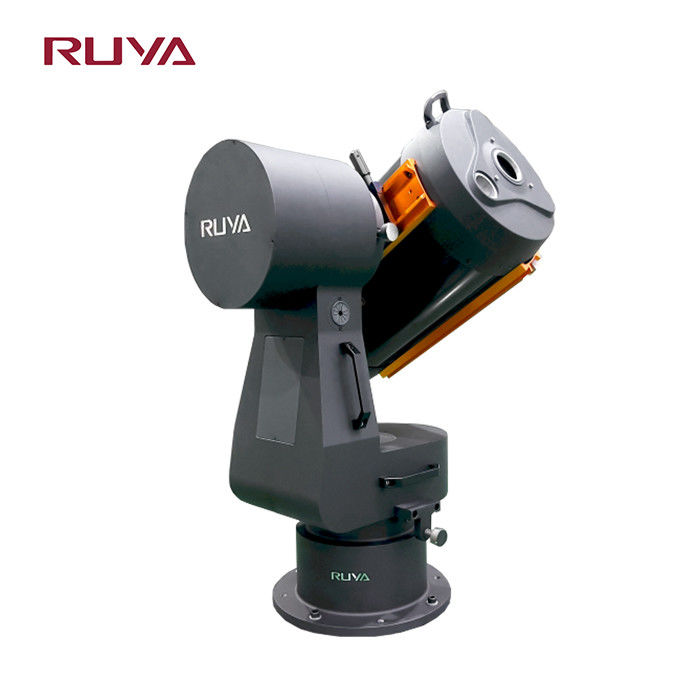

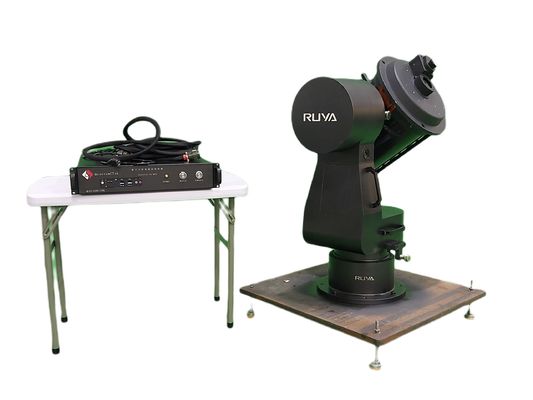

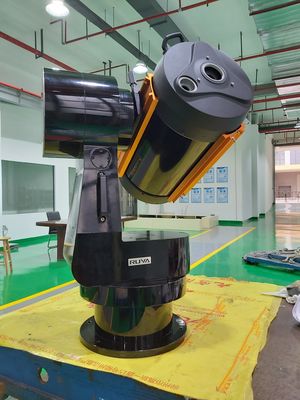

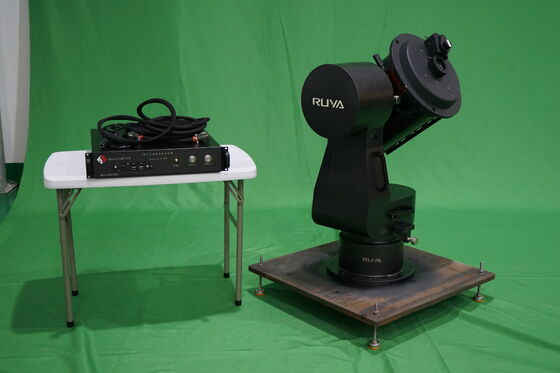

La platine de suivi à double axe à entraînement direct 2-STGZ/1 offre deux degrés de liberté dans les axes d'azimut et de tangage. Cet équipement de suivi bidimensionnel de type TL simule le pointage et l'attitude des satellites au sol tout en éliminant l'influence de la rotation de la Terre. Il sert de station de réception au sol de communication quantique et, lorsqu’il est combiné avec des émetteurs de satellite quantique, permet une communication quantique complète satellite-sol.

Principales fonctionnalités

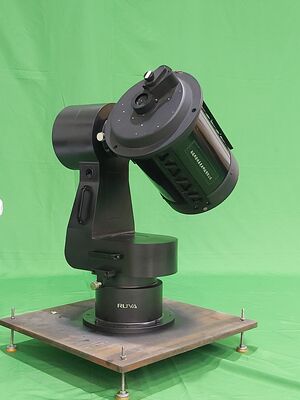

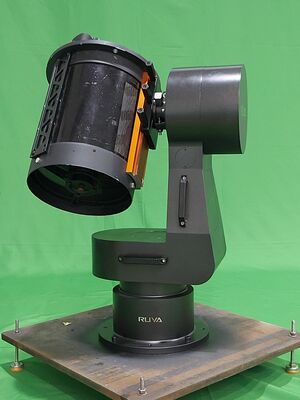

La structure en forme de L offre une flexibilité exceptionnelle pour l'installation des charges
Les encodeurs de haute précision garantissent une précision de suivi fiable
Les moteurs et variateurs à courant continu minimisent les liaisons de transmission, éliminant ainsi les erreurs de transmission
Structure principale construite en alliage d'aluminium moulé de qualité aéronautique pour une stabilité légère

Spécifications techniques

Spécification	Détails
Poids de charge	30Kg
Plage de rotation angulaire	Cadre extérieur : ±358° Cadre intérieur : -5° à +95°
Précision rotative du double axe	±3″
Erreur de positionnement de la position angulaire	±3″
Répétabilité du positionnement de la position angulaire	±2″
Précision du taux	ω≤1°/s : 2×10⁻³ (1° moyenne) 1°/s≤ω<10°/s : 2×10⁻⁴ (10° moyenne) ω≥10°/s : 2×10⁻⁵ (moyenne à 360°)
Maintenir une vitesse de suivi de précision	Azimut : ≥2°/s, maximum ≥10°/s Pas : ≥1°/s, maximum ≥4°/s
Accélération angulaire maximale	Cadre intérieur : ≥1°/s² Cadre extérieur : ≥1°/s²
Résolution du disque de code	1″
Point zéro	Avec disque codé point zéro
Pour les cibles stellaires, précision de suivi en boucle ouverte (RMS)	Erreur dans les 10 secondes <0,5″, erreur dans les 60 minutes <1″
Pour les cibles spatiales, précision de suivi en boucle ouverte (RMS)	Axe unique <5″
