2DTGZ-B Tourne-disque à double axe à haute précision de suivi des mouvements

Name: 2DTGZ-B Tourne-disque à double axe à haute précision de suivi des mouvements
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: Le nombre de véhicules à moteur
Availability: InStock

Nom De Marque:	RUYA
Numéro De Modèle:	Le nombre de véhicules à moteur
Nombre De Pièces:	1 série
Prix:	Négociable
Délai De Livraison:	3 à 4 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

La Chine

Certification:

ISO 9001

Load Weight:

50Kg

Taille de la charge:

300 mm × 300 mm × 200 mm

Rate Range（inner）:

0.001°/s~15°/s

Plage de taux (extérieur):

0.001°/s à 15°/s

Angle Rotary Range（inner）:

-50°~+50°

Angle Rotary Range（outer）:

0~360°

Accélération angulaire maximale (interne):

≥ 10°/s2

Maximum Angular Acceleration（outer）:

≥10°/s²

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

≤ 3 séries, 3 mois

Mettre en évidence:

2DTGZ-B tourne-disque de suivi

Tourne-disque à suivi de haute précision

Test de mouvement tourne-disque à double axe

Description de produit

2DTGZ-B Tourne-disque à double axe de haute précision pour le suivi des mouvements

Description du produit

Le tourne-disque à double axe est une plate-forme d'essai de mouvement bidimensionnel de haute précision équipée de systèmes à double degré de liberté pour l'axe d'azimut (axe X) et l'axe de hauteur (axe Y).Il adopte une technologie de contrôle servo de précision et est conçu pour fournir des tests de performance dynamique multidimensionnels pour les composants aérospatiaux, équipements optoélectroniques, systèmes de navigation par inertie, etc. Largement utilisés dans les scénarios expérimentaux tels que la simulation de cibles, le balayage de balancement,et le suivi dynamique pour répondre aux exigences d'essais de fiabilité élevée pour les trajectoires de mouvement complexes dans l'industrie militaire et les domaines de la recherche scientifique.

Paramètres du produit

Spécification
1	Poids du chargement	50 kg
2	Taille de la charge	300 mm × 300 mm × 200 mm
3	Précision de rotation des deux axes	±3′′
4	Perpendiculaire du double axe	±3′′
5	Intersection de deux axes	F0,5 mm de balle de diamètre
6	Erreur de positionnement de position angulaire	cadre extérieur:± 15 ";
6	Erreur de positionnement de position angulaire	cadre intérieur:± 15 ";
7	Répétabilité du positionnement de la position angulaire	± 15 "
8	Plage de taux	cadre intérieur:0.001°/s à 15°/s;
8	Plage de taux	cadre extérieur:0.001°/s à 15°/s;
9	Portée de rotation de l'angle	cadre extérieur:0 à 360°
9	Portée de rotation de l'angle	cadre intérieur:-50° à +50°
10	Précision du taux	ω≤1°/s, 2x10 à 3 (1° moyenne)
		1°/s≤ω<10°/s, 2x10 à 4 (Moyenne de 10°)
		ω≥10°/s, 2x10 à 5 (Moyenne de 360°)
11	Accélération angulaire maximale	cadre intérieur:≥ 10°/s2
11	Accélération angulaire maximale	cadre extérieur:≥ 10°/s2

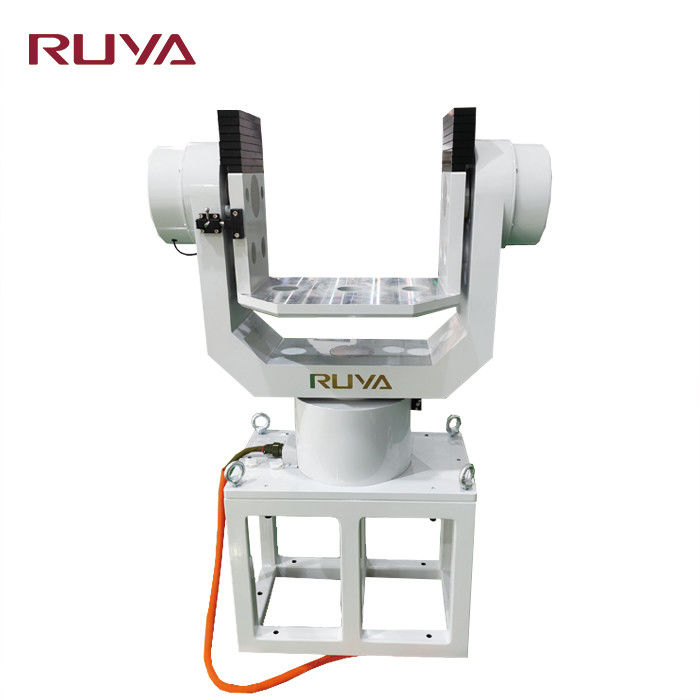

2DTGZ-B Tourne-disque à double axe à haute précision de suivi des mouvements 0

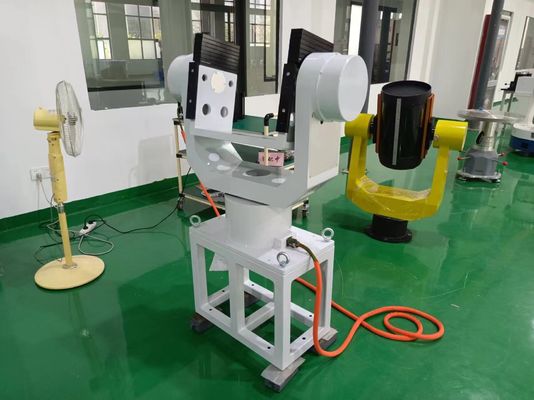

2DTGZ-B Tourne-disque à double axe à haute précision de suivi des mouvements 1
