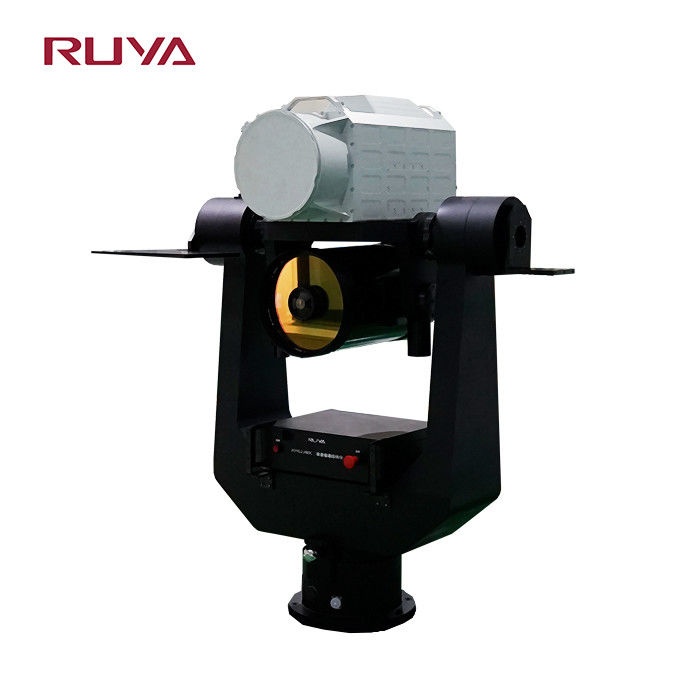

2DTGZ280C Tourne-disque de suivi par satellite à double axe avec charge utile de 80 kg

Name: 2DTGZ280C Tourne-disque de suivi par satellite à double axe avec charge utile de 80 kg
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: Le système d'exploitation doit être conforme aux exigences du présent règlement.
Availability: InStock

Nom De Marque:	RUYA
Numéro De Modèle:	Le système d'exploitation doit être conforme aux exigences du présent règlement.
Nombre De Pièces:	1 série
Prix:	Négociable
Délai De Livraison:	3 à 4 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Région de rotation de l'angle (cadre extérieur):

± 355°

Angle Rotary Range（Inner frame）:

-20°~+95°

Maximum Angular Acceleration( Inner frame):

≥1°/s²

Maximum Angular Acceleration( Outer frame):

≥1°/s²

Positioning Error:

±3″

Code Disc Resolution:

1″

For Stellar Targets, Open-Loop Tracking Accuracy (RMS):

Error within 10 seconds <0.5″, error within 60 minutes <1″;

Pour les cibles spatiales, précision de suivi en boucle ouverte (RMS):

Un seul axe < 3′′

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

≤ 3 séries, 3 mois

Mettre en évidence:

Plaque tournante de suivi 2 axe

Tourne-disque de suivi par satellite

Plateau tournant à deux axes de 80 kg

Description de produit

2DTGZ280C Tourne-disque à double axe avec 80 kg de charge utile

Description du produit

2DTGZ280C dual-axis tracking turntable adopts a high-rigidity tabletop design and is equipped with an azimuth axis (X) and pitch axis (Y) dual-degree-of-freedom motion system to meet the dynamic testing needs of precision componentsL'appareil prend en charge le contrôle de position, l'oscillation de vitesse et les modes de suivi dynamique.La combinaison d'un codeur haute résolution et d'une technologie d'entraînement à faible friction garantit l'absence d'erreur de retour pendant le processus d'essai, fournissant une plateforme de test dynamique fiable pour les instituts de recherche scientifique.

Paramètres du produit

Spécification
1	Poids du chargement	80 kg
2	Portée de rotation de l'angle	Cadre extérieur:± 355°
2	Portée de rotation de l'angle	Cadre intérieur:-20° à +95°
3	Précision de rotation des deux axes	± 3 pouces
4	Perpendiculaire du double axe	±3′′
5	Erreur de positionnement de position angulaire	± 3 pouces
6	Répétabilité du positionnement de la position angulaire	±2′′
7	Précision du taux	ω≤1°/s, 2x10 à 3 (1° moyenne)
		1°/s≤ω<10°/s, 2x10 à 4 (Moyenne de 10°)
		ω≥10°/s, 2x10 à 5 (Moyenne de 360°)
8	Maintenir une vitesse de suivi précise	Orientation: ≥ 2°/s, maximum ≥ 10°/s
8	Maintenir une vitesse de suivi précise	Le point de contact doit être situé à l'extérieur de l'appareil et le point de contact doit être situé à l'extérieur du véhicule.
9	Accélération angulaire maximale	Rameau intérieur: ≥1°/s2
9	Accélération angulaire maximale	Cadre extérieur: ≥1°/s2
10	Résolution du disque de code	1 pouce
11	Le point zéro	Avec le disque de code point zéro
12	Pour les cibles stellaires, précision de suivi en boucle ouverte (RMS)	L'erreur dans les 10 secondes <0,5′′, l'erreur dans les 60 minutes <1′′;
13	Pour les cibles spatiales, précision de suivi en boucle ouverte (RMS)	Un seul axe < 3′′

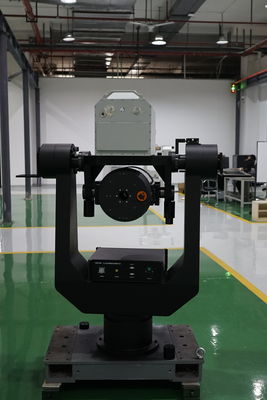

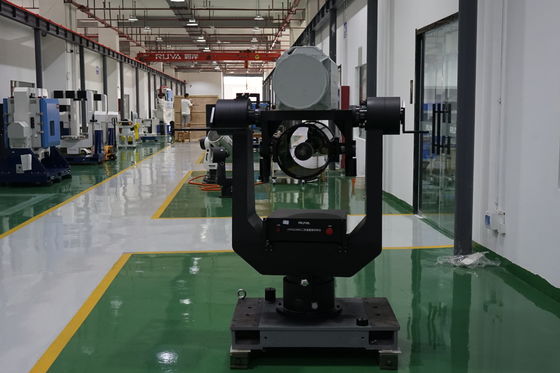

2DTGZ280C Tourne-disque de suivi par satellite à double axe avec charge utile de 80 kg 0

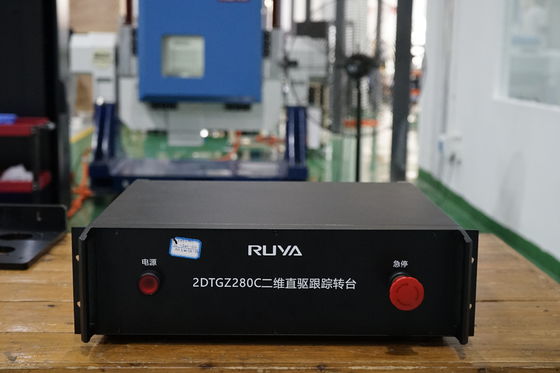

2DTGZ280C Tourne-disque de suivi par satellite à double axe avec charge utile de 80 kg 1
