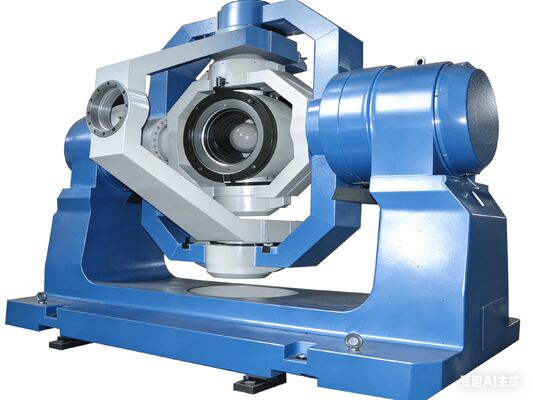

Plateau tournant de simulation dynamique à 5 axes de haute précision, haute performance pour les tests HWIL et la simulation de mouvement de vol

Nom De Marque:	RUYA
Numéro De Modèle:	/
Nombre De Pièces:	1 ensemble
Prix:	Négociable
Délai De Livraison:	4-6 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Charge maximale:

Plateau tournant trois axes : ≥ 35 kg . Plateau tournant double axe : ≥ 80 kg

Dimensions de charge:

Plateau tournant à trois axes : ≥φ300 mm × 600 mm ; Plateau tournant à deux axes : ≥φ300 mm × 400 mm

Intersection entre trois axes et deux axes:

Sphère de rayon ≤ 1 mm

Perpendiculaire entre les axes:

±10″

Erreur de rotation de l'angle d'inclinaison:

±10″

Poids:

Environ 15 000 kg

Détails d'emballage:

boîte en bois

Capacité d'approvisionnement:

≤3 ensembles, 6 mois

Mettre en évidence:

Plaque tournante à 5 axes

Tourne-disque de simulation de mouvement de vol

Plateforme de simulation de précision

Description de produit

Tourne-disque de simulation dynamique à 5 axes de haute précision

Vue d'ensemble du produit

Ce simulateur de mouvement de vol HWIL de test et d'évaluation haute performance est doté d'une plaque tournante de simulation à cinq axes qui reproduit avec précision diverses attitudes de l'avion dans des environnements de travail.Il reproduit de manière réaliste les caractéristiques mécaniques pendant le vol réel et est principalement utilisé pour les expériences de mouvement de simulation d'attitude spatiale de composants inertiels.

Le système offre des capacités de réponse dynamique élevées, une grande capacité de charge et des fonctions complètes, y compris la position, la vitesse, les oscillations sinusoïdales et la simulation de liaison à cinq axes.Il est idéal pour les expériences de simulation semi-physique de systèmes optoélectroniques aéroportés..

Structure mécanique

La configuration mécanique se compose de deux composants principaux:

Plateau tournant à trois axes- Simule le mouvement de l'aéronef en utilisant la structure O-U-T pour les degrés de liberté de roulement, d'inclinaison et de tonneau
Plateau tournant à double axe- Simula le mouvement relatif de la cible en utilisant la structure O-U pour l'azimut et les degrés de liberté de la hauteur

Chaque axe fournit des fonctions de position, de vitesse, d'oscillation et de simulation, créant un environnement de mouvement simulé complet pour les avions, les chercheurs et les simulateurs de cibles.

Principales spécifications

Charge maximale:Tournevis à trois axes: ≥ 35 kg (y compris le dispositif de montage); tournevis à deux axes: ≥ 80 kg (y compris le dispositif de montage)
Dimensions de la charge:Plaque tournante à trois axes: ≥φ300 mm × 600 mm; Plaque tournante à deux axes: ≥φ300 mm × 400 mm
Intersection entre trois axes et deux axes:Sphère de rayon ≤ 1 mm
Perpendiculaire entre les axes:± 10′′
Erreur de rotation de l'angle d'inclinaison:± 10′′
Dimensions mécaniques du plateau tournant:Environ 5000 × 2500 × 3600 mm
Poids:Environ 15 000 kg

Indicateurs de performance

	Système d'arbre de vol à trois axes					Système à deux axes pour l'axe de la ligne de vue de la cible
	Ruloir	YJe vous en prie.		Le tonnerre		L'azimuth		Le tonnerre
Angle de rotation gamme	continue	± 65o		± 65o		± 60o		± 60o
à trois axes etdouble-axe Rélastiquele projet de loigamme	Avec le simulateur de cible installé, la limite relative du cadre de hauteur du trois axestourne-disqueet lela hauteur cadre de ladouble-axetourne-disqueest ≥ 40o, l'ouverture du simulateur cible est de φ300 mm et l'extrémité avant est à 600 mm du centre du tourne-disque; le mouvement azimuthà rotationla plage d'angle dudouble-axetourne-disque est de ± 40o.
Angularité minimaletaux	0.001 o/s	0.001 o/s		0.001 o/s		0.001 o/s		0.001 o/s
Angularité maximaletaux	400 o/s	300 o/s		300 o/s		50 o/s		50 o/s
Accélération angulaire maximale	4 000o/s²	3 000o/s²		2000 o/s²		450 o/s²		450 o/s²
Précision de la position	± 15 "	± 15 "		± 15 "		± 15 "		± 15 "
Répétabilité de la position	7.2′′	7.2′′		7.2′′		7.2′′		7.2′′
Résolution de la position	3.6 "	3.6 "		3.6 "		3.6 "		3.6 "
Unela précision du taux d'engouement	ω≤10 o/s:0.1 o/s ω≥10 o/s:0.1 o/s
Uneéclaboussuretauxla stabilité	ω≤1 o/s: 2 × 10^{- Deux.} ω>1 o/s: 5 × 10^{- 3}
Indice de réponse de fréquence	12 Hz	8 Hz	8 Hz		4 Hz		4 Hz
	Double 10, amplitude calculée sur la base de l'accélération angulaire maximale, valeur de pic à pic de 1°.
