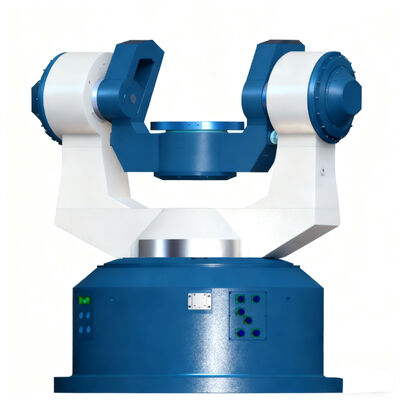

Plateau tournant de simulation dynamique à 3 axes, haute performance, test et évaluation HWIL, simulateur de mouvement de vol avec charge maximale de 35 kg

Nom De Marque:	RUYA
Numéro De Modèle:	/
Nombre De Pièces:	1 ensemble
Prix:	Négociable
Délai De Livraison:	4-6 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Charge maximale:

35 kg (y compris le support de montage)

Dimensions de charge:

400 mm × 400 mm × 450 mm

Intersection à trois axes:

± 0,3 mm

perpendiculaire à trois axes:

±18″

Précision de la surface de montage:

≤ ± 2′′

précision de la surface de positionnement:

≤ ± 2′′

bagues collectrices conductrices:

pas moins de 80 sonneries

Poids:

Environ 3000 kg

Détails d'emballage:

boîte en bois

Capacité d'approvisionnement:

≤3 ensembles, 6 mois

Mettre en évidence:

Simulateur de mouvement de vol 3 axes

Simulateur de mouvement de vol d'évaluation

Tourne-disque de simulation dynamique à 3 axes

Description de produit

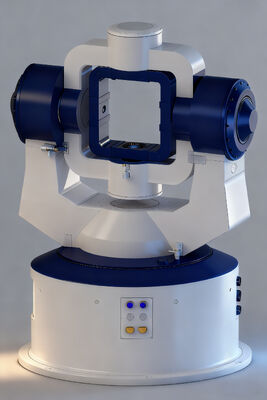

Platine tournante de simulation dynamique à 3 axes, test HWIL haute performance et évaluation, simulateur de mouvement de vol

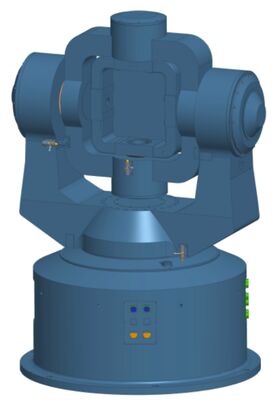

Le plateau tournant de simulation à trois axes se compose de deux parties principales : le corps du plateau tournant mécanique et le système de mesure et de contrôle. Le plateau tournant adopte une structure UOO ou UUT, un système d'axe mécanique de précision et une structure de plate-forme à haute rigidité. Il dispose de fonctions de simulation, de position, de cadence et d'oscillation, et peut simuler le mouvement tridimensionnel d'une charge. Il est utilisé dans les systèmes de simulation semi-physiques au sol pour fournir un environnement de mouvement presque réaliste pour des charges telles que les systèmes de navigation inertielle. Il peut également fournir des références de positionnement et de vitesse sur un, deux ou trois axes pour la charge testée, et est utilisé pour tester et expérimenter des composants, des assemblages et des systèmes de navigation inertiels.

Spécifications techniques

Charge maximale : 35 kg (fixation de montage comprise)
Dimensions de charge : 400 mm × 400 mm × 450 mm
Intersection à trois axes : ±0,3 mm
Perpendiculaire à trois axes : ±18 ″
Précision de la surface de montage : ≤±2″ ; Précision de la surface de positionnement : ≤±2″
Fuite magnétique au niveau de la surface de montage : ≤0,1 mT (10 mm par rapport à la surface de montage)
Bagues collectrices conductrices : le canal utilisateur ne doit pas comporter moins de 80 bagues
Dimensions approximatives de la plateforme de la machine : longueur 1600 × largeur 1450 × hauteur 2200 mm
Poids : Environ 3000 kg

Principaux indicateurs de performance

Spécifications de performances du plateau tournant de simulation à trois axes

	Plateau tournant de simulation à trois axes
	Rouler(axe intérieur)	Pas(axe médian)	Lacet (axe extérieur)
Angle de rotation gamme	360° en continu	360° en continu	360° en continu
Angle maximumtaux	400 º/s	400 º/s	300 º/s
Accélération angulaire maximale	4000º/s²	2500º/s²	3000 º/s²
Minimumécurie taux	0,003 º/s	0,003 º/s	0,003 º/s
Précision de la position angulaire	±10,8″	±10,8″	±10,8″
Indice de réponse en fréquence Double dix, 0,5°	12Hz	10Hz	10Hz
Indice de réponse en fréquence Double dix, 0,5°	Réponse temporelle d'un signal pas à pas (amplitude 1°) : dépassement ≤ 25 %, oscillationfois ≤ 1
