Détails des produits

Maison Produits

Simulateur de mouvement de vol dynamique à 5 axes de haute précision

Nom De Marque:	RUYA
Numéro De Modèle:	/
Nombre De Pièces:	1 ensemble
Prix:	Négociable
Délai De Livraison:	4-6 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Charge maximale:

Plateau tournant trois axes : ≥ 35 kg . Plateau tournant double axe : ≥ 80 kg

Dimensions de charge:

Plateau tournant à trois axes : ≥φ300 mm × 600 mm ; Plateau tournant à deux axes : ≥φ300 mm × 400 mm

Intersection entre trois axes et deux axes:

Sphère de rayon ≤ 1 mm

Perpendiculaire entre les axes:

±10″

Erreur de rotation de l'angle d'inclinaison:

±10″

Poids:

Environ 15 000 kg

Détails d'emballage:

boîte en bois

Capacité d'approvisionnement:

≤3 ensembles, 6 mois

Mettre en évidence:

Plaque tournante à 5 axes

Tourne-disque de simulation de mouvement de vol

Plateforme de simulation de précision

Description de produit

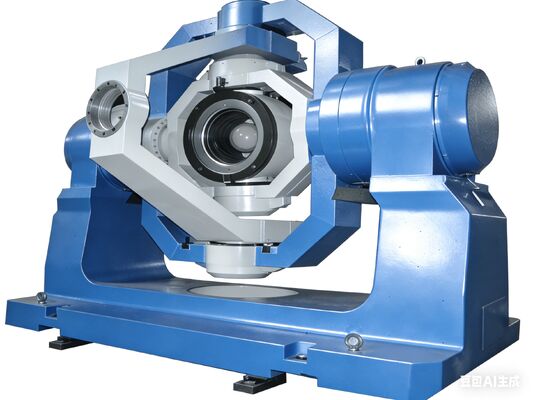

Simulateur de mouvement de vol dynamique à 5 axes de haute précision

Un tourne-disque de simulation à cinq axes peut simuler diverses positions d'un aéronef dans son environnement de travail, reproduisant de manière réaliste les caractéristiques mécaniques pertinentes pendant le vol réel.Il est principalement utilisé pour les expériences de mouvement de simulation d'attitude spatiale des composants inertiels, possédant des capacités de réponse dynamique élevées, de grandes charges, positions, vitesses, oscillations sinusoïdales et fonctions de simulation de liaison à cinq axes.Il peut être utilisé pour des expériences de simulation semi-physique de systèmes optoélectroniques aéroportés..

Sa structure mécanique comprend principalement une plaque tournante à trois axes simulant le mouvement d'attitude d'un avion et une plaque tournante à deux axes simulant le mouvement relatif d'une cible.Chaque axe a une position, les fonctions de vitesse, d'oscillation et de simulation, fournissant un environnement de mouvement simulé pour des charges telles que les avions, les chercheurs et les simulateurs de cibles.Le plateau tournant à trois axes adopte une structure O-U-T pour simuler les trois degrés de liberté de rotation d'un avionLe tourne-disque à double axe adopte une structure O-U pour réaliser les deux degrés de liberté de rotation: azimuth et pitch,simuler le mouvement relatif (angle de virage de la ligne de vue) entre l'aéronef et la cible .

1.Charge maximale: trois axestournerTableau: ≥35en kg(y compris le dispositif de montage);Le double-axetournerTableau:≥ 80kg (y compris le dispositif de montage);

2.Chargeles dimensions:à trois axestournerTableau: ≥φ300 mm×600 mm;Le double-axetournerTableau:≥φ300 mm×400 mm;

3.L'intersection entre trois axes et deux axes: sphère d'un rayon ≤ 1 mm;

4.Perpendiculaire entre les axes: ± 10′′;

5.erreur de rotation de l'angle d'inclinaison: ± 10′′;

6.Les dimensions approximatives dumécanique tourne-disquesont: longueur5000× largeur 2500 × hauteur 3600mm;

7.Poids: environ 15 000 kg.

Principaux indicateurs de performance

	Système d'arbre de vol à trois axes					Système à deux axes pour l'axe de la ligne de vue de la cible
	Ruloir	YJe vous en prie.		Le tonnerre		L'azimuth		Le tonnerre
Angle de rotation gamme	continue	± 65o		± 65o		± 60o		± 60o
à trois axes etdouble-axe Rélastiquele projet de loigamme	Avec le simulateur de cible installé, la limite relative du cadre de hauteur du trois axestourne-disqueet lela hauteur cadre de ladouble-axetourne-disqueest ≥ 40o, l'ouverture du simulateur cible est φ300 mm et l'extrémité avant est à 600 mm du centre du tourne-disque; le mouvement azimuthà rotationla plage d'angle dudouble-axetourne-disque est de ± 40o.
Angularité minimaletaux	0.001 o/s	0.001 o/s		0.001 o/s		0.001 o/s		0.001 o/s
Angularité maximaletaux	400 o/s	300 o/s		300 o/s		50 o/s		50 o/s
Accélération angulaire maximale	4 000o/s²	3 000o/s²		2000 o/s²		450 o/s²		450 o/s²
Précision de la position	± 15 "	± 15 "		± 15 "		± 15 "		± 15 "
Répétabilité de la position	7.2′′	7.2′′		7.2′′		7.2′′		7.2′′
Résolution de la position	3.6 "	3.6 "		3.6 "		3.6 "		3.6 "
Unela précision du taux d'engouement	ω≤10 o/s:0.1 o/s ω≥10 o/s:0.1 o/s
Uneéclaboussuretauxla stabilité	ω≤1 o/s: 2 × 10^{- Deux.} ω>1 o/s: 5 × 10^{- 3}
Indice de réponse de fréquence	12 Hz	8 Hz	8 Hz		4 Hz		4 Hz
	Double 10, amplitude calculée sur la base de l'accélération angulaire maximale, valeur de pic à pic de 1°.

Simulateur de mouvement de vol dynamique à 5 axes de haute précision 0

Simulateur de mouvement de vol dynamique à 5 axes de haute précision 1
