High Precision Direct-drive Dual-axis Tracking Turntable with Wide Azimuth Range for Satellite Tracking

Nom De Marque:	RUYA
Nombre De Pièces:	1 ensemble
Prix:	Négociable
Délai De Livraison:	3-4 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Ouverture du télescope:

≥600mm

Chaîne de lancement:

-5° à 95

Limite mécanique de pas:

-10º à +100°

Plage de rotation d'azimut:

-270° à 270°

Résolution de position angulaire:

≤ 0,36″

Précision de positionnement:

≤ 2″

Répétabilité:

≤ 2″

Pointage de l'exactitude:

<5″

Détails d'emballage:

CAISSE EN BOIS

Capacité d'approvisionnement:

≤ 3 séries, 3 mois

Mettre en évidence:

direct-drive satellite tracking turntable

dual-axis tracking turntable with warranty

wide azimuth range tracking turntable

Description de produit

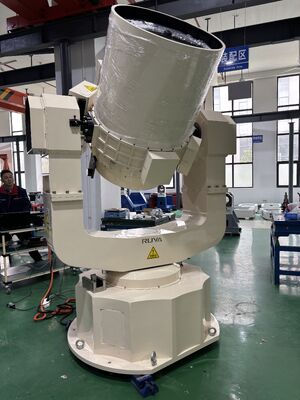

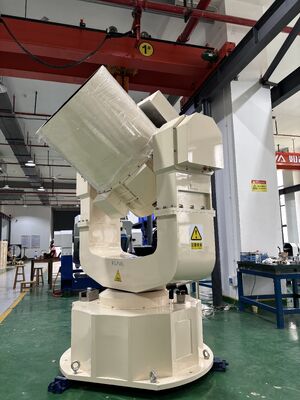

Direct-drive Dual-axis Tracking Turntable

Product Overview

The direct-drive dual-axis tracking turntable is a TL-type two-dimensional tracking device with two degrees of freedom (azimuth and pitch). It simulates satellite pointing and attitude on the ground while eliminating the effects of Earth's rotation. This system serves as a ground receiving station for quantum communication and laser communication satellites, working in conjunction with satellite transmitters to complete satellite-to-ground quantum and laser communication operations.

With customer-defined software control and guidance designs, the turntable is capable of tracking low-orbit satellites with high precision and reliability.

Technical Specifications

Telescope aperture: ≥600mm
Sight axis pointing capability
Dual protection: mechanical limit and electronic limit
Pitch range: -5° to 95°
Pitch mechanical limit: -10º to +100°
Azimuth rotation range: -270° to 270°
Angular position resolution: ≤ 0.36″ (dual-axis)
Positioning accuracy: ≤ 2″ (3σ, dual-axis)
Repeatability: ≤ 2″ (3σ, dual-axis)
Zero position setting capability with real-time absolute position feedback via RS422
Tracking speed: Azimuth 0.004°/s～10°/s; Pitch 0.004°/s～2°/s
Tracking acceleration: Azimuth 0°/s²～1.5°/s²; Pitch 0°/s²～1°/s²
Pointing accuracy: <5″ (1σ) @ elevation angle 20°～80°

Environmental Specifications

Working temperature: -40℃～+60℃
Storage temperature: -55℃～+70℃

Note: Environmental specifications can be customized according to requirements.
