2-STGZ/2 Tourne-disque de suivi à double axe de structure U-T de type cadre avec une capacité de charge de 30 kg de haute précision pour le suivi des drones

2-STGZ/2 Tourne-disque de suivi à double axe de structure U-T de type cadre avec une capacité de charge de 30 kg de haute précision pour le suivi des drones

Nom De Marque:	RUYA
Numéro De Modèle:	2-STGZ/2
Nombre De Pièces:	1 ENSEMBLE
Prix:	Négociable
Délai De Livraison:	3 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Plage de rotation d'azimut:

-90º~+90°

Plage de rotation du pas:

-5°~+85°

Précision de pointage (statique):

10″ (3σ)

Répétabilité:

2 pouces

Wobble angulaire sur l’axe vertical:

Wobble angulaire de l’axe horizontal:

Résolution de mesure de position angulaire:

0.0001°

Précision de mesure de la position angulaire:

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

≤ 3 séries, 3 mois

Mettre en évidence:

2-STGZ/2 platine de suivi de drone

dispositif de suivi à double axe

platine de structure en U-T de type cadre

Description de produit

2-STGZ/2 UAV bidimensionnel de suivi tourne-disque de type cadre U-T Structure dispositif de suivi double axe

Vue d'ensemble du produit

Le tourne-disque de suivi bidimensionnel 2-STGZ/2 dispose de deux degrés de liberté de mouvement: azimuth et hauteur.Ce dispositif de suivi bidimensionnel de structure U-T de type cadre est principalement conçu pour suivre les véhicules aériens sans pilote (UAV) avec précision et fiabilité.

Spécifications techniques

Structure du tourne-disque: l'axe d'azimut présente une structure en forme de "T"; l'axe de la hauteur présente une structure en forme de "U"
Plage de rotation de l'azimut: -90° à +90° (jusqu'au point central)
Plage de rotation de la inclinaison: -5° à +85°
Point zéro: équipé d'un disque de code point zéro
La précision de pointe (statique): 10′′ (3σ)
Répétabilité: 2′′
Le nombre de fois où le système de freinage est utilisé est supérieur ou égal à:
Pour les véhicules à moteur à commande autonome, la valeur maximale de la valeur de l'indicateur de freinage doit être égale ou supérieure à:
Résolution de mesure de la position angulaire: 0,0001°
La précision de mesure de la position angulaire: ≤ 5′′
Taille de charge: deux Φ250
Poids du chargement: 30 kg, double canon
Poids du tourne-disque: 45 kg
Limites: double protection avec limites mécaniques et électroniques
Erreur de suivi: <3′′
Vitesse d'azimut maximale: ≥ 20°/s
Vitesse maximale de suivi par azimuth: ≥2°/s
Vitesse maximale de lancer: ≥ 20°/s
Vitesse maximale de suivi de la hauteur: ≥ 2°/s
Accélération maximale de suivi au azimuth: ≥ 2°/s
Accélération maximale de suivi du pas: ≥ 2°/s

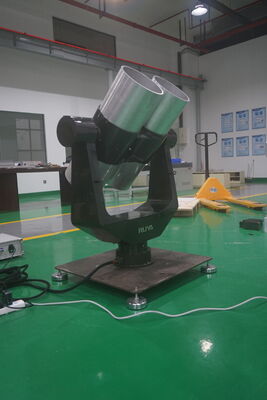

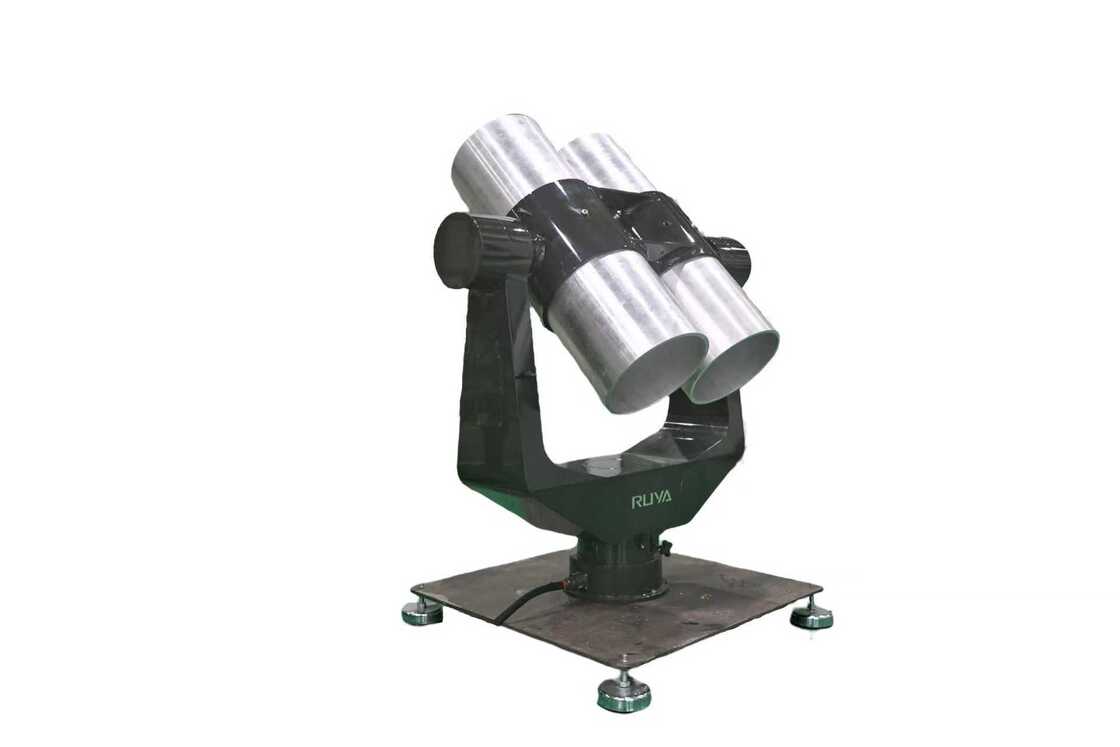

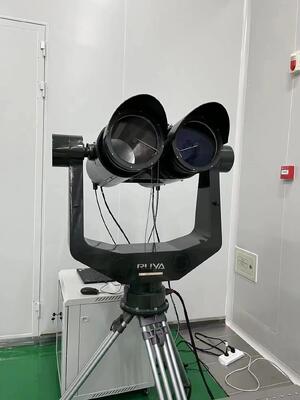

Images du produit
