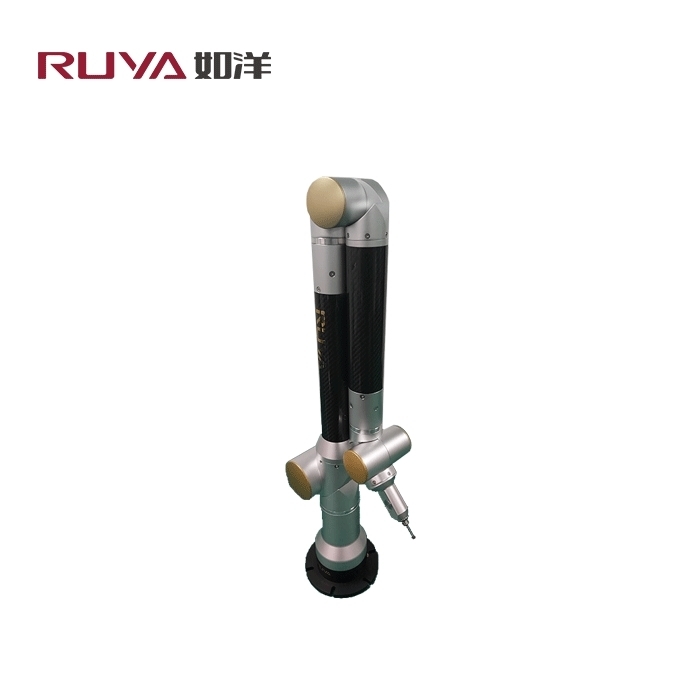

Machine à mesurer les coordonnées articulées

Bras de mesure 3D de haute précision RA520 CMM portable, bras articulé, machine de mesure de coordonnées

Bras de mesure 3D de haute précision RA520 CMM portable, bras articulé, machine de mesure de coordonnées

Nom De Marque:	RUYA
Numéro De Modèle:	RA520
Nombre De Pièces:	1 pc
Prix:	Négociable
Délai De Livraison:	5-10 working days
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Place of Origin:

China

Certification:

ISO 9001

Accuracy:

0.045mm

Repeatability:

0.032mm

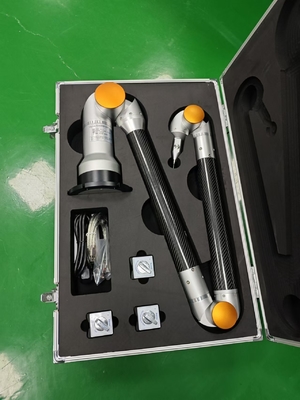

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Description de produit

Machine de mesure 3D de haute précision CMM RA520

Description du produit

Ses principales caractéristiques sont les suivantes:

1. Un codeur de haute précision absolue est utilisé pour assurer la précision et la stabilité de l'instrument, et il n'est pas nécessaire de trouver un changement lors du démarrage;

2En utilisant des anneaux de dérapage conducteurs de qualité militaire, tous les joints peuvent tourner à l'infini;

3.Online est simple et pratique, il suffit de se connecter à l'ordinateur via un câble USB;

4. large plage de température de travail, peut être utilisé de manière fiable à la température ambiante de 10°C-40°C;

Corps de bras de tube en fibre de carbone aéronautique, léger et peu déformé, répondant aux besoins de mesure à tout moment et n'importe où (poids de seulement 7 kg);6Les joints standard fabriqués par ouverture de moule rendent le processus de travail très stable;
7Il peut être équipé d'un module de batterie pour effectuer des mesures sur place sans alimentation électrique afin d'éviter la perte de données causée par une panne soudaine de courant.
Une variété de composants de montage et une gamme complète de sondes Renishaw sont disponibles pour un remplacement facile;
avec une variété de méthodes d'installation; le trépied, la base magnétique (coupe d'aspiration magnétique) et les pinces en forme de U, etc., peuvent réaliser une mesure rapide sur place;

Détection de caractéristiques géométriques

1Mesurer les caractéristiques géométriques sur la pièce et, par projection et intersection, adapter les caractéristiques géométriques existantes pour en générer de nouvelles.

2. Analysez rapidement les dimensions spatiales telles que les distances et les angles entre les éléments géométriques.

3Le système de coordonnées peut être personnalisé à travers des points, des lignes et des surfaces, et des dimensions linéaires peuvent être marquées.

Détection de tolérance géométrique GD&T

Le logiciel de mesure fournit des outils GD&T pour évaluer les tolérances de forme et de position des caractéristiques géométriques.,position, etc.

Comparaison entre le modèle 3D et l'objet réel

Le logiciel est compatible avec plusieurs formats de données 3D et fournit plusieurs méthodes d'alignement des coordonnées.Il peut comparer automatiquement les caractéristiques géométriques mesurées et les données de points de surface avec les valeurs théoriques sur le modèle tridimensionnel, et fournir des rapports graphiques d'analyse des erreurs.

Rapport d'essai

Des rapports de test en PDF, Excel et mht peuvent être rapidement produits.

La fonction de personnalisation du rapport d'inspection est puissante et le rapport de sortie est pratique et rapide, avec des images et des textes.

Les champs d'application:utilisés dans la ligne de production automobile, l'aérospatiale, la construction navale, la fabrication d'appareils d'inspection, la fabrication de moules, etc.

Paramètres du produit

Spécification de la série RA5
Modèle	Plage de mesure spatiale/m	Erreur d'indication de la longueur de l'espace/mm	Coordonnées uniaxiennes de mesure cohérente en mm
R.A. 515	1.5m	0.035 mm	0.025 mm
R.A. 520	2.0m	0.045 mm	0.032 mm
R.A. 525	2.5m	0.060 mm	0.035 mm
R.A. 530	3.0m	0.080 mm	0.056 mm
RA535	3.5m	0.100 mm	0.071 mm

Les accessoires en option:

Bras de mesure 3D de haute précision RA520 CMM portable, bras articulé, machine de mesure de coordonnées 1

Bras de mesure 3D de haute précision RA520 CMM portable, bras articulé, machine de mesure de coordonnées 2

Bras de mesure 3D de haute précision RA520 CMM portable, bras articulé, machine de mesure de coordonnées 3

Bras de mesure 3D de haute précision RA520 CMM portable, bras articulé, machine de mesure de coordonnées 4

Bras de mesure 3D de haute précision RA520 CMM portable, bras articulé, machine de mesure de coordonnées 5

Bras de mesure 3D de haute précision RA520 CMM portable, bras articulé, machine de mesure de coordonnées 6

Bras de mesure 3D de haute précision RA520 CMM portable, bras articulé, machine de mesure de coordonnées 7

Bras de mesure 3D de haute précision RA520 CMM portable, bras articulé, machine de mesure de coordonnées 8
