Machine à mesurer les coordonnées articulées

Armure de mesure 3D portable CMM RA520 haute précision 0,045 mm avec fibre de carbone aéronautique

Armure de mesure 3D portable CMM RA520 haute précision 0,045 mm avec fibre de carbone aéronautique

Nom De Marque:	RUYA
Numéro De Modèle:	RA520
Nombre De Pièces:	1 pc
Prix:	Négociable
Délai De Livraison:	5-10 working days
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Place of Origin:

China

Certification:

ISO 9001

Précision:

0,045 mm

Répétabilité:

0,032 mm

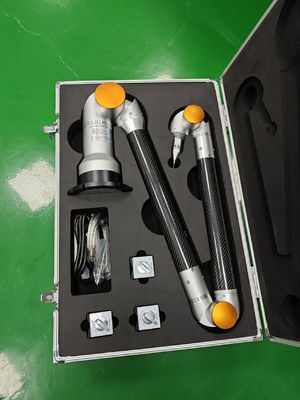

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Mettre en évidence:

Armure de mesure 3D cm portable

Machine de mesure de coordonnées à bras articulé portable

Machine de mesure de coordonnées articulées à bras de haute précision

Description de produit

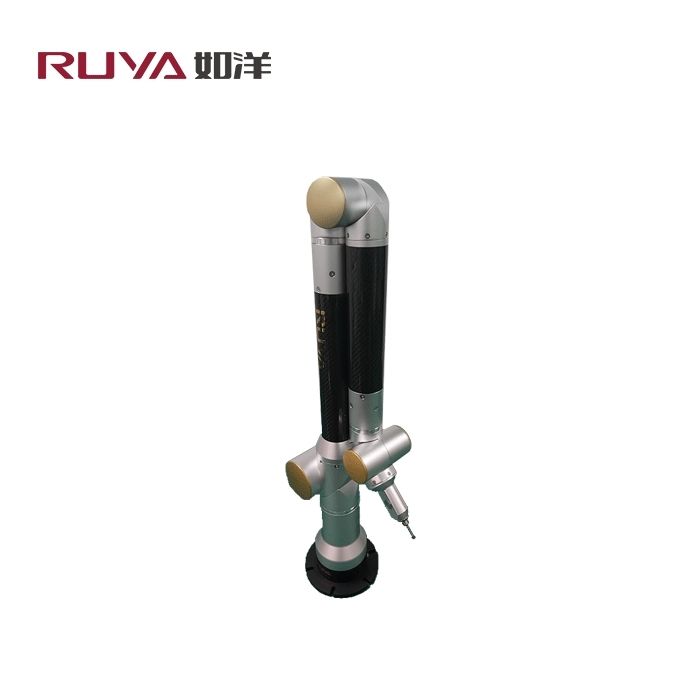

Armure de mesure 3D de haute précision portable CMM RA520

Vue d'ensemble du produit

Le RA520 Portable CMM est une machine de mesure à coordonnées articulées conçue pour des applications de mesure 3D de haute précision.Cette solution portable offre une précision et une flexibilité exceptionnelles pour divers besoins de mesure industriels.

Principales caractéristiques

Un codeur de haute précision absolue assure la précision et la stabilité de l'instrument sans nécessiter de démarrage
Des anneaux de dérapage conducteurs de haute qualité permettent une rotation infinie dans tous les joints.
Connexion simple par câble USB pour une intégration facile de l'ordinateur
Large plage de température de travail (10°C-40°C) pour un fonctionnement fiable
Carrosserie de bras de tube en fibre de carbone aéronautique - légère (seulement 7 kg) avec une déformation minimale
Les joints fabriqués par moule standard assurent une grande stabilité pendant le fonctionnement
Module de batterie en option permettant la mesure sur place sans alimentation externe
Compatible avec toute la gamme de sondes Renishaw et plusieurs composants de montage
Méthodes d'installation multiples: trépied, base magnétique, pinces en forme de U pour une mesure rapide sur place

Les capacités de mesure

Détection de caractéristiques géométriques

Mesurer les caractéristiques géométriques des pièces
Générer de nouvelles caractéristiques par projection et intersection de caractéristiques géométriques existantes
Analyse rapide des dimensions spatiales, y compris les distances et les angles
Systèmes de coordonnées personnalisés à travers des points, des lignes et des surfaces
Capacités de marquage des dimensions linéaires

Détection de tolérance géométrique GD&T

Le logiciel de mesure fournit des outils GD&T complets pour évaluer les tolérances de forme et de position, y compris la verticalité, le parallélisme, la planéité, la cylindricité, la coaxialité, l'inclinaison,et position.

Comparaison des modèles 3D

Compatibilité logicielle avec plusieurs formats de données 3D et méthodes d'alignement des coordonnées. Compare automatiquement les caractéristiques géométriques mesurées et les données de points de surface avec des valeurs théoriques sur les modèles 3D,fournir des rapports graphiques complets d'analyse des erreurs.

Rapport sur les essais

Sortie rapide de rapports de test au format PDF, Excel et MHT. Fonctionnalité de personnalisation de rapports puissante avec sortie pratique et rapide avec une documentation complète.

Champs d'application

Les lignes de production automobile, l'aérospatiale, la construction navale, la fabrication d'appareils d'inspection, la fabrication de moules et diverses applications de mesure industrielle.

Spécifications du produit

Modèle	Plage de mesure spatiale	Erreur d'indication de la longueur de l'espace	Coordonnées uniaxiennes
R.A. 515	1.5m	0.035 mm	0.025 mm
R.A. 520	2.0m	0.045 mm	0.032 mm
R.A. 525	2.5m	0.060 mm	0.035 mm
R.A. 530	3.0m	0.080 mm	0.056 mm
RA535	3.5m	0.100 mm	0.071 mm

Accessoires facultatifs
