2DTGZ Tourne-disque à double axe bidimensionnel à haute précision de test de mouvement avec 50 kg de charge

2DTGZ Tourne-disque à double axe bidimensionnel à haute précision de test de mouvement avec 50 kg de charge

Nom De Marque:	RUYA
Numéro De Modèle:	2DTGZ
Nombre De Pièces:	1 série
Prix:	Négociable
Délai De Livraison:	3 à 4 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Poids de la charge:

50 kg

Taille de la charge:

300 mm × 300 mm × 200 mm

Plage de tarification (à l'intérieur):

0.001°/s à 15°/s

Plage de taux (extérieur):

0.001°/s à 15°/s

Région de rotation de l'angle (à l'intérieur):

-50°~+50°

Région de rotation de l'angle (extérieur):

0 ~ 360 °

Accélération angulaire maximale (interne):

≥ 10°/s2

Accélération angulaire maximale (externe):

≥ 10°/s2

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

≤ 3 séries, 3 mois

Mettre en évidence:

Platine de suivi à deux axes

Platine de suivi de haute précision

Platine de suivi de test de mouvement bidimensionnel

Description de produit

Table tournante de suivi et de test de mouvement bidimensionnel de haute précision à deux axes 2DTGZ

Présentation du produit

La table tournante de suivi et de test de mouvement bidimensionnel de haute précision à deux axes 2DTGZ présente une conception à deux degrés de liberté avec un axe d'azimut (axe X) et un axe de tangage (axe Y), intégrée à un système d'asservissement de précision pour atteindre une précision exceptionnelle lors des essais de mouvement bidimensionnel.

Spécialement conçue pour les composants aérospatiaux, les équipements optoélectroniques et les systèmes de navigation inertielle, cette table tournante prend en charge divers scénarios expérimentaux, notamment la simulation de cibles, le balayage oscillant et la poursuite dynamique. Elle reproduit avec précision des trajectoires de mouvement complexes avec des performances de niveau recherche, répondant aux exigences d'essais rigoureuses dans des environnements hautement dynamiques tout en soutenant le développement de technologies de pointe et la vérification des équipements.

Spécifications techniques

Spécification	Valeur
Charge utile	50Kg
Dimensions de la charge	300mm300mm200mm
Précision de rotation des deux axes	±3″
Perpendicularité des deux axes	±3″
Intersection des deux axes	Sphère de diamètre Ф0,5 mm
Erreur de positionnement de la position angulaire	Cadre externe : ±15″ Cadre interne : ±15″
Répétabilité du positionnement de la position angulaire	±15″
Plage de vitesse	Cadre interne : 0.001°/s~15°/s Cadre externe : 0.001°/s~15°/s
Plage de rotation angulaire	Cadre externe : 0~360° Cadre interne : -50°~+50°
Précision de la vitesse	ω≤1°/s : 210⁻³ (moyenne sur 1°) 1°/s≤ω<10°/s : 210⁻⁴ (moyenne sur 10°) ω≥10°/s : 2*10⁻⁵ (moyenne sur 360°)
Accélération angulaire maximale	Cadre interne : ≥10°/s² Cadre externe : ≥10°/s²

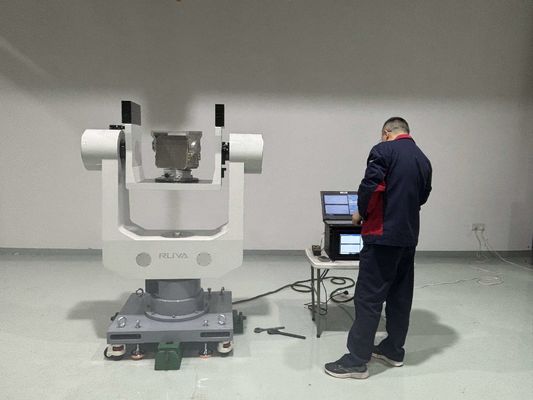

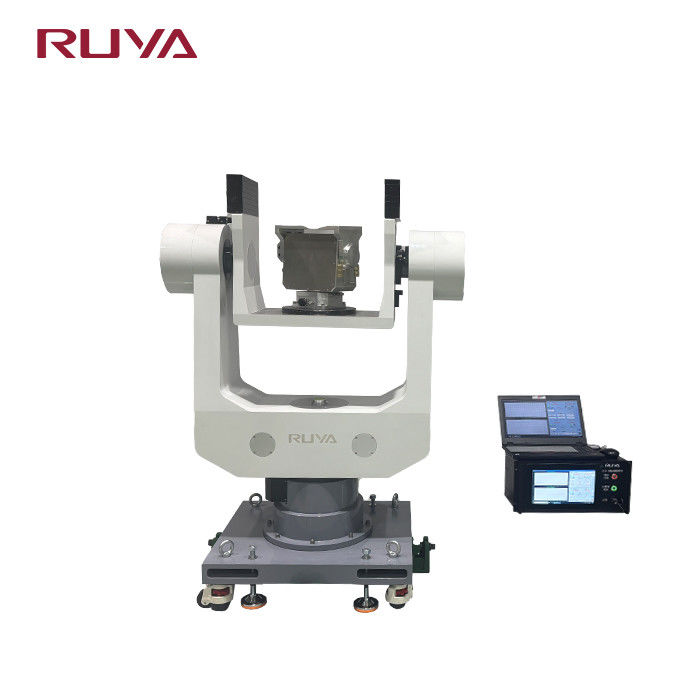

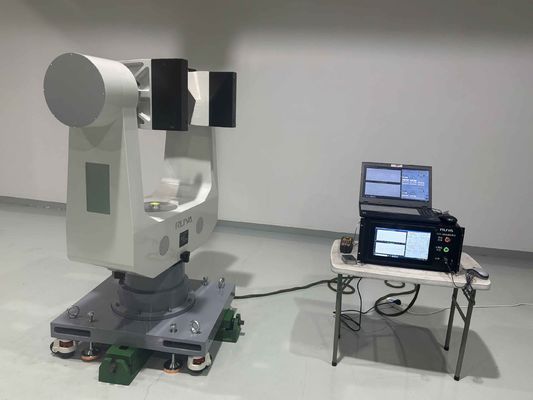

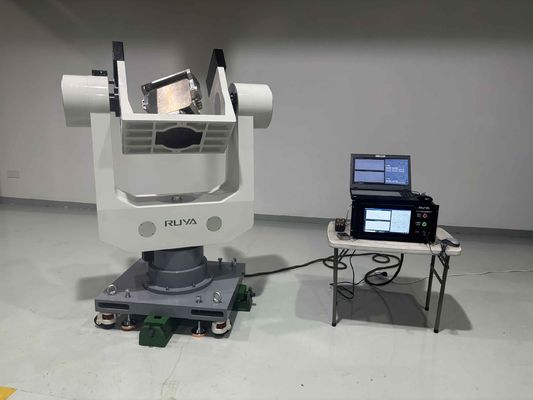

Images du produit
