Plateau tournant de Test de mouvement bidimensionnel à double axe 2DTGZ-B, haute précision, avec poids de charge de 50Kg

Plateau tournant de Test de mouvement bidimensionnel à double axe 2DTGZ-B, haute précision, avec poids de charge de 50Kg

Nom De Marque:	RUYA
Numéro De Modèle:	Le nombre de véhicules à moteur
Nombre De Pièces:	1 série
Prix:	Négociable
Délai De Livraison:	3 à 4 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Poids de la charge:

50 kg

Taille de la charge:

300 mm × 300 mm × 200 mm

Plage de tarification (à l'intérieur):

0.001°/s à 15°/s

Plage de taux (extérieur):

0.001°/s à 15°/s

Région de rotation de l'angle (à l'intérieur):

-50°~+50°

Région de rotation de l'angle (extérieur):

0 ~ 360 °

Accélération angulaire maximale (interne):

≥ 10°/s2

Accélération angulaire maximale (externe):

≥ 10°/s2

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

≤ 3 séries, 3 mois

Mettre en évidence:

Platine de suivi à deux axes

Platine de suivi de haute précision

Platine de suivi de test de mouvement bidimensionnel

Description de produit

Plateau tournant de suivi de Test de mouvement bidimensionnel à double axe 2DTGZ-B, haute précision

Présentation du produit

La plaque tournante de suivi de test de mouvement de haute précision bidimensionnelle à double axe 2DTGZ-B présente une conception à double degré de liberté avec un axe d'azimut (axe X) et un axe de pas (axe Y), intégrée à un système de servocommande de précision pour obtenir une précision exceptionnelle de test de mouvement bidimensionnel.

Spécialement conçue pour les composants aérospatiaux, les équipements optoélectroniques et les systèmes de navigation inertielle, cette plaque tournante prend en charge divers scénarios expérimentaux, notamment la simulation de cibles, le balayage d'orientation et le suivi dynamique. Il reproduit avec précision des trajectoires de mouvement complexes avec des performances de niveau recherche, répondant aux exigences de tests rigoureuses dans des environnements hautement dynamiques tout en prenant en charge le développement technologique de pointe et la vérification des équipements.

Spécifications techniques

Spécification	Valeur
Poids de charge	50Kg
Taille de la charge	300mm300mm200mm
Précision rotative du double axe	±3″
Perpendularité des deux axes	±3″
Intersection de deux axes	Boule de diamètre Ф0,5 mm
Erreur de positionnement de la position angulaire	Cadre extérieur : ±15″ Cadre intérieur : ±15″
Répétabilité du positionnement de la position angulaire	±15″
Plage de taux	Cadre intérieur : 0,001°/s~15°/s Cadre extérieur : 0,001°/s~15°/s
Plage de rotation angulaire	Cadre extérieur : 0~360° Cadre intérieur : -50°~+50°
Précision du taux	ω≤1°/s : 210⁻³ (1° en moyenne) 1°/s≤ω<10°/s : 210⁻⁴ (10° moyenne) ω≥10°/s : 2*10⁻⁵ (moyenne à 360°)
Accélération angulaire maximale	Cadre intérieur : ≥10°/s² Cadre extérieur : ≥10°/s²

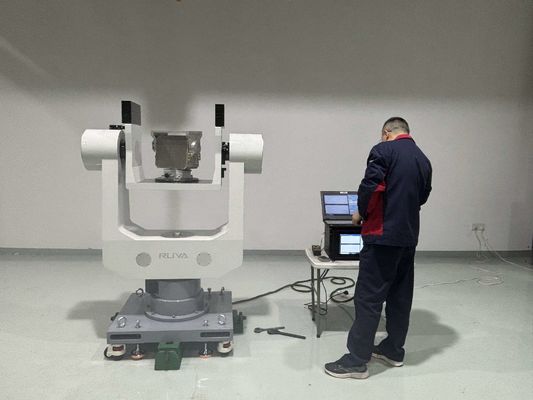

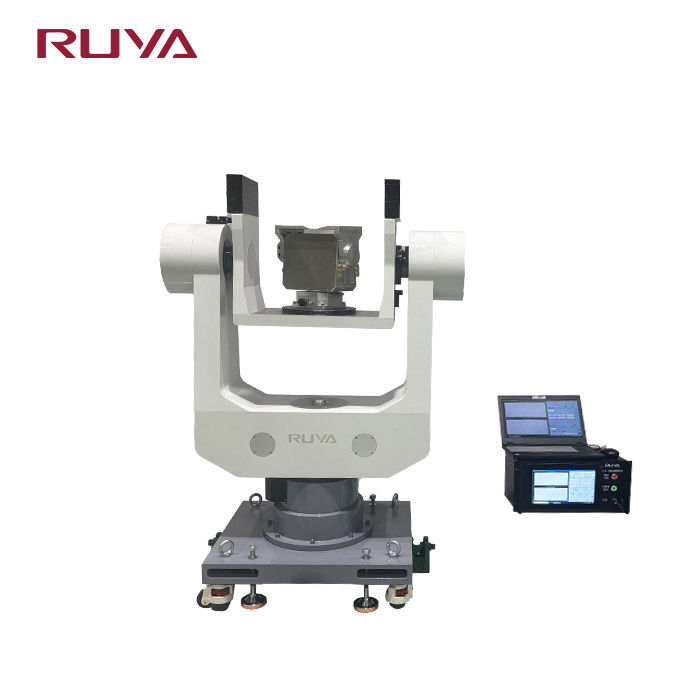

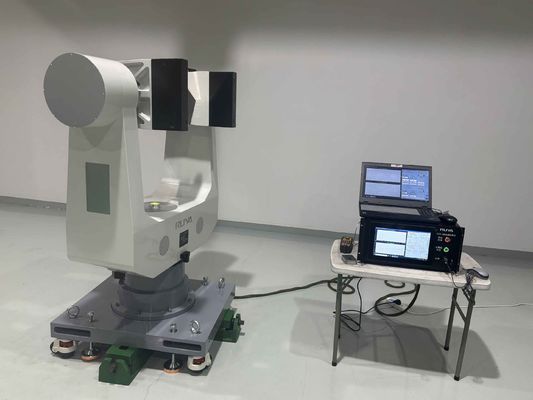

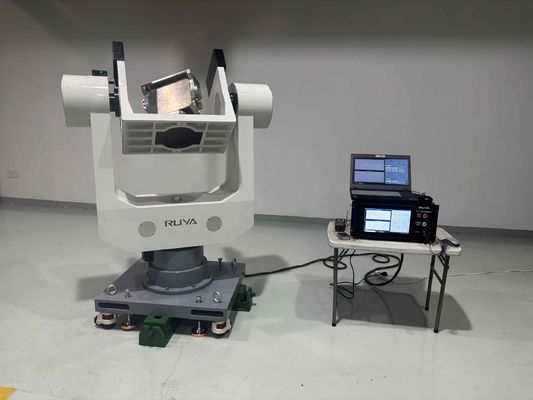

Images du produit
