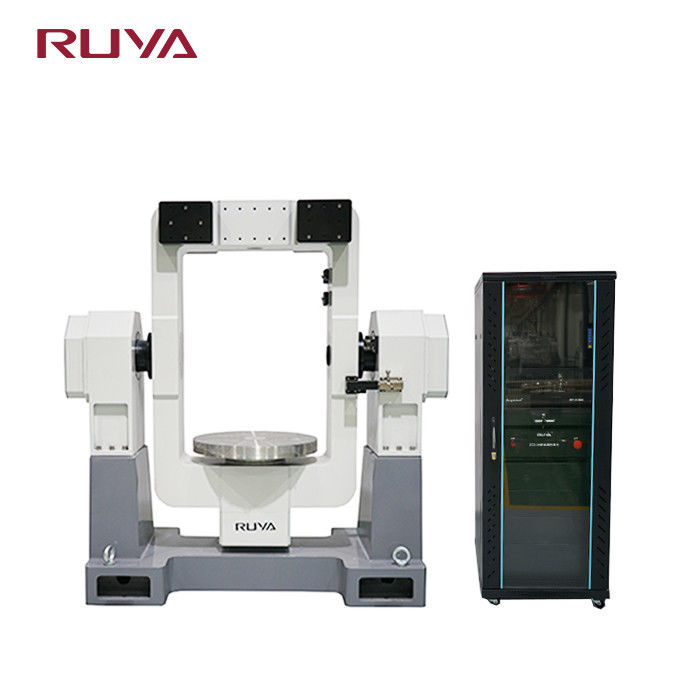

2DT450GZ Tourntable à double axe avec poids de charge de 30 kg pour les tests de mouvement

2DT450GZ Tourntable à double axe avec poids de charge de 30 kg pour les tests de mouvement

Nom De Marque:	RUYA
Numéro De Modèle:	Le système de contrôle de l'équipement doit être conforme aux exigences suivantes:
Nombre De Pièces:	1 série
Prix:	Négociable
Délai De Livraison:	3 à 4 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Poids de la charge:

Diamètre du tableau:

F450 mm

Précision de rotation des deux axes:

± 3 pouces

Perpendiculaire du double axe:

± 3 pouces

Positionnement de la répétabilité:

± 1,5 pouces

Poids:

380kg

Accélération angulaire maximale (interne):

≥ 50°/s2

Accélération angulaire maximale (externe):

≥ 50°/s2

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

≤ 3 séries, 3 mois

Mettre en évidence:

Tourne-disque à suivi à double axe

Disque tourne-disque à table

2DT450GZ tourne-disque à double axe

Description de produit

Plateau tournant de table à double axe 2DT450GZ, équipement de test de mouvement

Présentation du produit

La platine de suivi à deux axes 2DT450GZ est un équipement de test bidimensionnel de haute précision doté d'un système de mouvement à double degré de liberté sur les axes azimut (X) et de tangage (Y). Ce système avancé simule avec précision des trajectoires de mouvement complexes et adopte une conception de table compatible avec divers composants de précision. Largement utilisé dans des scénarios expérimentaux, notamment l'étalonnage de position, les tests d'oscillation de taux et le suivi dynamique, cet équipement offre des performances stables et fiables pour la recherche scientifique, l'aérospatiale et d'autres domaines exigeants. Il constitue une plate-forme idéale pour la simulation de mouvement et la vérification fonctionnelle hautes performances.

Spécifications techniques

Spécification	Valeur
Poids de charge	30Kg
Diamètre du tableau	Ф450mm
Planéité de la table	0,02 mm
Extrémité du tableau	0,02 mm
Précision rotative du double axe	±3″
Perpendularité des deux axes	±3″
Intersection de deux axes	Boule de diamètre Ф0,5 mm
Erreur de positionnement de la position angulaire	Cadre extérieur : ±3″ Cadre intérieur : ±2″
Répétabilité du positionnement de la position angulaire	±1,5″
Plage de taux	Cadre intérieur : 0,001°/s~15°/s Cadre extérieur : 0,001°/s~15°/s
Plage de rotation angulaire	Cadre extérieur : ±90° Cadre intérieur : ±170°
Précision du taux	ω≤1°/s : 210⁻³ (1° en moyenne) 1°/s≤ω<10°/s : 210⁻⁴ (10° moyenne) ω≥10°/s : 2*10⁻⁵ (moyenne à 360°)
Accélération angulaire maximale	Cadre intérieur : ≥50°/s² Cadre extérieur : ≥50°/s²
Poids	380Kg

Images du produit
