2DT450GZ Équipement de test de mouvement de plateau tournant à double axe

Name: 2DT450GZ Équipement de test de mouvement de plateau tournant à double axe
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: Le système de contrôle de l'équipement doit être conforme aux exigences suivantes:
Availability: InStock

Nom De Marque:	RUYA
Numéro De Modèle:	Le système de contrôle de l'équipement doit être conforme aux exigences suivantes:
Nombre De Pièces:	1 série
Prix:	Négociable
Délai De Livraison:	3 à 4 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Load Weight:

30Kg

Diamètre de Tableau:

F450 mm

Rotary Accuracy Of Dual-Axis:

±3″

Perpendiculaire du double axe:

± 3 pouces

Positioning Repeatability:

±1.5″

Weight:

380Kg

Maximum Angular Acceleration（inner）:

≥50°/s²

Accélération angulaire maximale (externe):

≥ 50°/s2

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

≤ 3 séries, 3 mois

Mettre en évidence:

Tourne-disque à suivi à double axe

Disque tourne-disque à table

2DT450GZ tourne-disque à double axe

Description de produit

2DT450GZ Équipement de test de mouvement de plateau tournant à double axe

Description du produit

Le tourne-disque à double axe est un équipement d'essai bidimensionnel de haute précision équipé d'un système de mouvement à double degré de liberté sur l'axe d'azimut (X) et l'axe de hauteur (Y),qui peut simuler avec précision des trajectoires de mouvement complexesIl est largement utilisé dans des scénarios expérimentaux tels que l'étalonnage de la position, l'essai d'oscillation de la vitesse,et le suivi dynamiqueSes performances stables et fiables fournissent un support de test précis pour la recherche scientifique, l'industrie militaire, l'aérospatiale et d'autres domaines,et est une plateforme idéale pour la simulation de mouvement haute performance et la vérification fonctionnelle.

Paramètres du produit

Spécification
1	Poids du chargement	30 kg
2	Diamètre de la table	F450 mm
3	Plaineté de la table	0.02 mm
4	Résultat de la table	0.02 mm
5	Précision de rotation des deux axes	± 3 pouces
6	Perpendiculaire du double axe	±3′′
7	Intersection de deux axes	F0,5 mm de balle de diamètre
8	Erreur de positionnement de position angulaire	cadre extérieur:± 3 pouces;
8	Erreur de positionnement de position angulaire	cadre intérieur:±2′′;
9	Répétabilité du positionnement de la position angulaire	± 1,5 pouces
10	Plage de taux	cadre intérieur:0.001°/s à 15°/s;
10	Plage de taux	cadre extérieur:0.001°/s à 15°/s;
11	Portée de rotation de l'angle	cadre extérieur: ±90°
11	Portée de rotation de l'angle	cadre intérieur: ±170°
12	Précision du taux	ω≤1°/s, 2x10 à 3 (1° moyenne)
		1°/s≤ω<10°/s, 2x10 à 4 (Moyenne de 10°)
		ω≥10°/s, 2x10 à 5 (Moyenne de 360°)
13	Accélération angulaire maximale	cadre intérieur:≥ 50°/s2;
13	Accélération angulaire maximale	cadre extérieur:≥ 50°/s2
14	Le poids	380kg

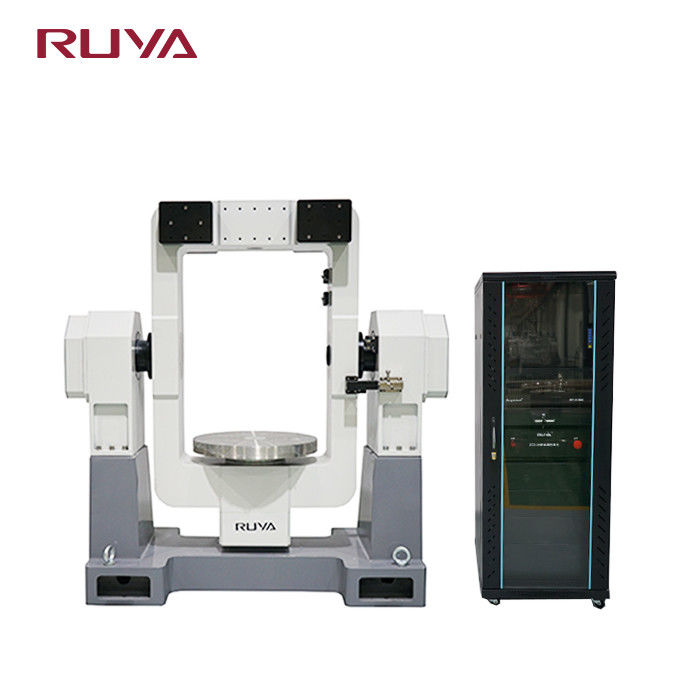

2DT450GZ Équipement de test de mouvement de plateau tournant à double axe 0

2DT450GZ Équipement de test de mouvement de plateau tournant à double axe 1
