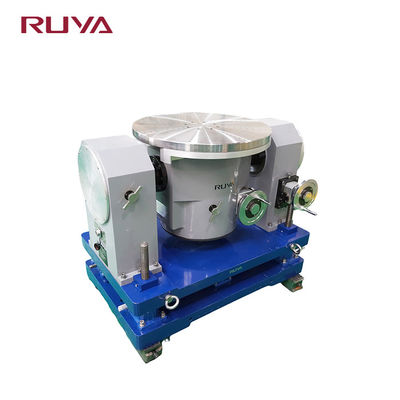

2ST580-AH Tourntable manuel à double axe avec portée de levage de 200 mm pour un positionnement précis

Name: 2ST580-AH Tourntable manuel à double axe avec portée de levage de 200 mm pour un positionnement précis
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 2ST580-AH
Availability: InStock

Nom De Marque:	RUYA
Numéro De Modèle:	2ST580-AH
Nombre De Pièces:	1 série
Prix:	Négociable
Délai De Livraison:	3 à 4 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

La Chine

Certification:

ISO 9001

Poids de la charge:

40KG

précision de rotation:

± 3 pouces

Perpendiculaire:

± 3 pouces

Positionnement de la répétabilité:

±2′′

Résolution d'affichage:

0.0001°

Chaîne d'ascenseur:

200 mm

Région de rotation de l'angle (cadre intérieur):

Rotation continue

Range de rotation de l'angle (cadre extérieur):

±90°

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

≤ 3 séries, 3 mois

Mettre en évidence:

2ST580-AH

plateau tournant à 2 axes

Table tournante à 2 axes manuelle

Description de produit

2ST580-AH Tourne-disque à double axe à affichage numérique manuel de la position avec élévation

Vue d'ensemble du produit

Le tourne-disque d'affichage numérique manuel de position à double axe 2ST580-AH avec ascenseur est conçu pour la simulation statique de l'attitude des deux degrés de liberté des anneaux intérieur et extérieur des éprouvettes,soit individuellement, soit simultanémentCet instrument de précision convient également à la détection de la précision de sortie d'angle et à l'étalonnage des composants de la pièce d'essai.

Fonctionnement manuel avec possibilités de réglage fin
Positionnement à deux axes avec dispositifs de verrouillage
Affichage numérique pour une mesure précise
Mécanisme de levage intégré

Spécifications techniques

Spécification	Valeur
Poids du chargement	40 kg
Diamètre de la table	F580 mm
Plaineté de la table	0.02 mm
Résultat de la table	0.02 mm
Précision de rotation des deux axes	± 3 pouces
Perpendiculaire du double axe	± 3 pouces
Intersection de deux axes	F0,5 mm de balle de diamètre
Erreur de positionnement de position angulaire	Cadre extérieur: ± 5′′ Cadre intérieur: ± 5′′
Répétabilité du positionnement de la position angulaire	± 2′′
Portée de rotation de l'angle	Cadre intérieur: rotation continue Cadre extérieur: ± 90°
Mode d'affichage	Grade: 0,0000 à 359,9999° Les mesures de sécurité doivent être prises en tenant compte de l'évolution de la température de l'air. Radian: 0,0000-6. Je suis désolé.2832
Résolution d'affichage	0.0001°
Portée de levage	200 mm

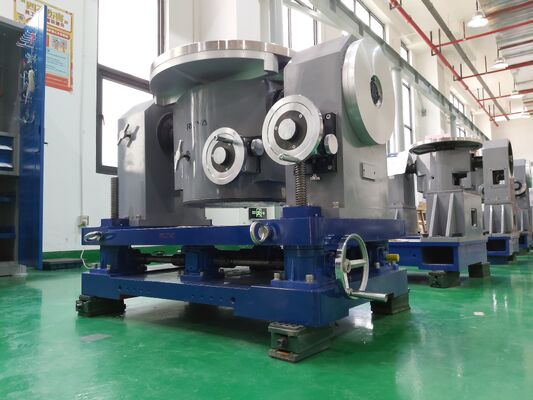

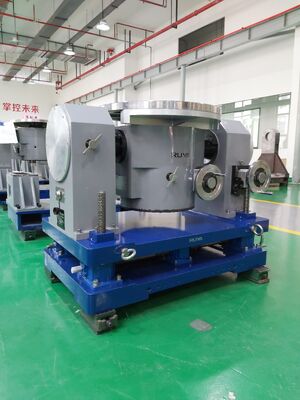

Images du produit
