2DT400-A02 Tourne-disque électrique à double axe à haute vitesse

Name: 2DT400-A02 Tourne-disque électrique à double axe à haute vitesse
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Availability: InStock

Nom De Marque:	RUYA
Numéro De Modèle:	Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
Nombre De Pièces:	1 série
Prix:	Négociable
Délai De Livraison:	3 à 4 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Load Weight:

15Kg

Table Diameter:

Ф400mm

précision de rotation:

± 3 pouces

Perpendicularity:

±3″

Intersection:

F0,5 mm de balle de diamètre

Positioning Repeatability:

±2″

Ringe de glissement de l'utilisateur:

Personnalisable

Weight:

≤200Kg

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

≤ 3 séries, 3 mois

Mettre en évidence:

Plateau tournant électrique à double axe

2DT400-A02 plateau tournant à double axe

Disque tournant à haute vitesse à 2 axes

Description de produit

2DT400-A02 Tournevis électrique à double axe à anneau intérieur à grande vitesse

Description du produit

Le tourne-disque électrique à haute vitesse à double axe à anneau intérieur est un équipement d'essai de mouvement bidimensionnel de haute précision équipé de deux degrés de liberté dans l'axe d'azimut (X) et l'axe de hauteur (Y),qui peut réaliser une rotation continue et un réglage de hauteur à grand angleIl adopte un système de servo-entraînement de précision avec une rigidité élevée et de faibles caractéristiques de frottement pour assurer un fonctionnement en douceur et un positionnement précis.Il convient à la vérification des performances dynamiques dans la navigation par inertieLa table a une forte capacité de charge, prend en charge la conception personnalisée et répond à l'oscillation,les besoins de suivi de la vitesse et d'essai de la stabilité de position de divers composants de précisionIl s'agit d'une plateforme idéale pour la recherche scientifique et les essais industriels.

Paramètres du produit

Spécification
1	Poids du chargement	15 kg
2	Diamètre de la table	F400 mm
3	Plaineté de la table	0.02 mm
4	Résultat de la table	0.02 mm
5	Précision de rotation des deux axes	±3′′
6	Perpendiculaire du double axe	±3′′
7	Intersection de deux axes	F0,5 mm de balle de diamètre
8	Erreur de positionnement de position angulaire	cadre extérieur:± 3 pouces
8	Erreur de positionnement de position angulaire	cadre intérieur:±2′′
9	Répétabilité du positionnement de la position angulaire	±2′′
10	Plage de taux	cadre intérieur:0.01°/s à 3600°/s;
10	Plage de taux	cadre extérieur:00,01°/s à 400°/s;
11	Précision du taux	ω≤1°/s, 2x10 à 3 (1° moyenne)
		1°/s≤ω<10°/s, 2x10 à 4 (Moyenne de 10°)
		ω≥10°/s, 2x10 à 5 (Moyenne de 360°)
12	Accélération angulaire maximale	cadre intérieur:≥ 200°/s2
12	Accélération angulaire maximale	cadre extérieur:≥ 100°/s2
13	Ringe de glissement de l'utilisateur	Personnalisable
14	Le poids	≤ 200 kg

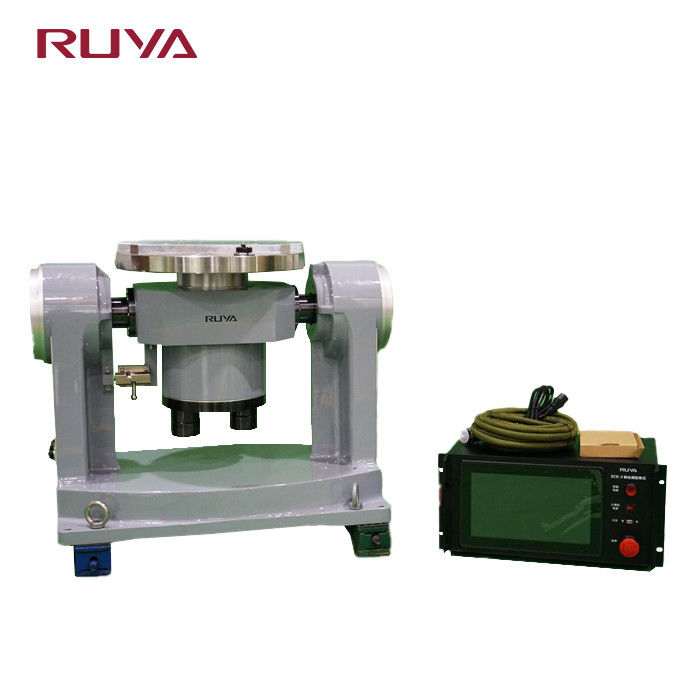

2DT400-A02 Tourne-disque électrique à double axe à haute vitesse 0

2DT400-A02 Tourne-disque électrique à double axe à haute vitesse 1
