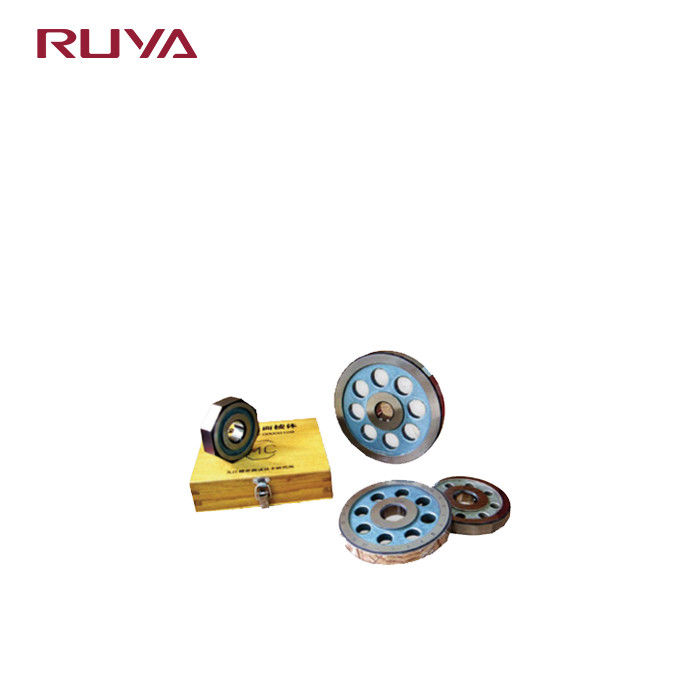

Mesure d'angle de précision Prisme à facettes multiples pour polygone de vérification d'angle de haute précision

Mesure d'angle de précision Prisme à facettes multiples pour polygone de vérification d'angle de haute précision

Nom De Marque:	RUYA
Numéro De Modèle:	Le montant de l'impôt sur les sociétés est calculé en fonction du montant de l'impôt sur les société
Nombre De Pièces:	1 pièces
Prix:	Négociable
Délai De Livraison:	20-30 jours ouvrables
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Précision:

catégorie 0, catégorie 1

Roughness de surface de travail Ra:

≤ 0025

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

1 à 10 pièces, 4-6 semaines

Mettre en évidence:

Angle de mesure de précision prisme à plusieurs facettes

Prisme métallique à facettes multiples

Prisme à plusieurs facettes DLT-8

Description de produit

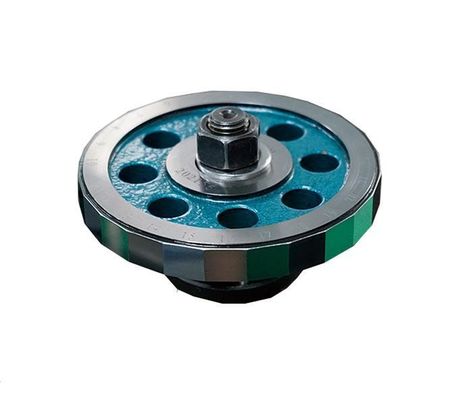

Mesure d'angle de précision du prisme à facettes multiples en métal

Description du produit

Le prisme métallique à multiples facettes est un instrument standard de haute précision principalement utilisé pour vérifier l'erreur d'indexation des têtes d'indexation optiques, des tables d'indexation, des goniomètres,et autres instruments d'indexation circulaireIl sert également de référence de positionnement d'angle dans les applications d'usinage ou de mesure de haute précision.

Cet instrument est disponible en deux variantes: les plans impar et pair.La version à plan plat présente des angles de travail de degrés entiers et est utilisée pour vérifier les grandes erreurs périodiques dans le système d'arbre des instruments d'indexation circulaires, ainsi que pour la mesure du diamètre. La version à plan impair présente des angles de travail de degrés non entiers,permettant une vérification complète des erreurs périodiques importantes du système d'arbre et des erreurs périodiques mineures du micromètre, permettant une détermination précise de l'incertitude de l'indicateur circulaire.

Paramètres du produit

Produit	Modèle	Précision	Erreur de fabrication de l'angle de travail	Diamètre du cercle	Façade de travail plate	Perpendiculaire entre la face de travail et la face de positionnement	Roughness de surface de travail Ra
Octaèdre	DLT-8	catégorie 0	± 1"	φ80 mm	00,03 μm	5 pouces	≤ 0025
		grade 1	± 2 "		00,05 μm	10 pouces	≤ 0025
Prisme dodecaédrique	DLT-12	catégorie 0	± 1"	Φ100 mm	00,03 μm	5 pouces	≤ 0025
		grade 1	± 2 "		00,05 μm	10 pouces	≤ 0025
17 prisme hédral	DLT-17	catégorie 0	± 1"	Φ100 mm	00,03 μm	5 pouces	≤ 0025
		grade 1	± 2 "		00,05 μm	10 pouces	≤ 0025
23 prisme hédral	DLT-23	catégorie 0	± 1"	Φ120 mm	00,03 μm	5 pouces	≤ 0025
		grade 1	± 2 "		00,05 μm	10 pouces	≤ 0025
24 prismes hédral	DLT-24	catégorie 0	± 1"	Φ120 mm	00,03 μm	5 pouces	≤ 0025
		grade 1	± 2 "		00,05 μm	10 pouces	≤ 0025
36 prisme hédral	DLT-36	catégorie 0	± 1"	Φ150 mm	00,03 μm	5 pouces	≤ 0025
		grade 1	± 2 "		00,05 μm	10 pouces	≤ 0025
