Mesure d'angle de précision du prisme à facettes multiples en métal

Name: Mesure d'angle de précision du prisme à facettes multiples en métal
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: Le montant de l'impôt sur les sociétés est calculé en fonction du montant de l'impôt sur les société
Availability: InStock

Nom De Marque:	RUYA
Numéro De Modèle:	Le montant de l'impôt sur les sociétés est calculé en fonction du montant de l'impôt sur les société
Nombre De Pièces:	1 pièces
Prix:	Négociable
Délai De Livraison:	20-30 jours ouvrables
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Précision:

catégorie 0, catégorie 1

Roughness de surface de travail Ra:

≤ 0025

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

1 à 10 pièces, 4-6 semaines

Mettre en évidence:

Angle de mesure de précision prisme à plusieurs facettes

Prisme métallique à facettes multiples

Prisme à plusieurs facettes DLT-8

Description de produit

Mesure d'angle de précision du prisme à facettes multiples en métal

Description du produit

Le prisme à multiples facettes en métal est un instrument standard de haute précision principalement utilisé pour vérifier l'erreur d'indexation de la tête d'indexation optique, de la table d'indexation,d'une longueur n'excédant pas 10 mm, et peut également être utilisé comme référence de positionnement d'angle dans l'usinage ou la mesure de haute précision.

Il est divisé en deux types de plans pairs et impairs, l'angle de travail du premier est le degré entier,il est utilisé pour vérifier la grande erreur périodique du système d'arbre de l'instrument d'indexation circulaire, et peut également être utilisé pour la mesure du diamètre; et l'angle de travail de ce dernier est un degré non entier,qui peut vérifier de manière exhaustive la grande période du système d'arbre de l'instrument d'indexation circulaire et l'erreur de petite période du micromètre, et peut déterminer correctement l'incertitude de l'instrument d'indexation circulaire.

Paramètres du produit

Produit	Modèle	Précision	Erreur de fabrication de l'angle de travail	Diamètre du cercle	Façade de travail plate	Perpendiculaire entre la face de travail et la face de positionnement	Roughness de surface de travail Ra
Octaèdre	DLT-8	catégorie 0	± 1	φ80 mm	00,03 μm	5 pouces	≤ 0025
		grade 1	±2		00,05 μm	10 pouces
Prisme dodecaédrique	DLT-12	catégorie 0	± 1	Φ100 mm	00,03 μm	5 pouces	≤ 0025
		grade 1	±2		00,05 μm	10 pouces
17 prisme hédral	DLT-17	catégorie 0	± 1	Φ100 mm	00,03 μm	5 pouces	≤ 0025
		grade 1	±2		00,05 μm	10 pouces
23 prisme hédral	DLT-23	catégorie 0	± 1	Φ120 mm	00,03 μm	5 pouces	≤ 0025
		grade 1	±2		00,05 μm	10 pouces
24 prismes hédral	DLT-24	catégorie 0	± 1	Φ120 mm	00,03 μm	5 ¢	≤ 0025
		grade 1	±2		00,05 μm	10 pouces
36 prisme hédral	DLT-36	catégorie 0	± 1	Φ150 mm	00,03 μm	5 ¢	≤ 0025
		grade 1	±2		00,05 μm	10 pouces

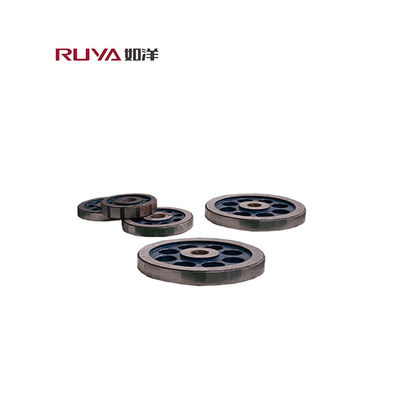

Mesure d'angle de précision du prisme à facettes multiples en métal 0

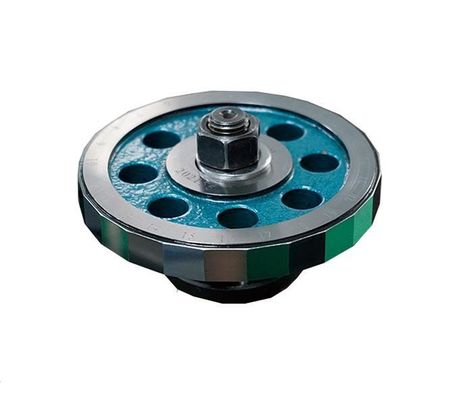

Mesure d'angle de précision du prisme à facettes multiples en métal 1
