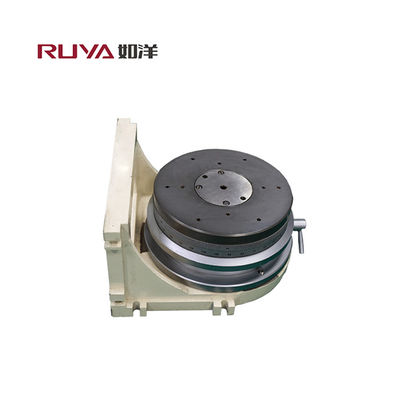

Tableau d'indexation multi-dent avec une capacité de charge de 10 à 30 kg pour l'usinage de précision

Tableau d'indexation multi-dent avec une capacité de charge de 10 à 30 kg pour l'usinage de précision

Nom De Marque:	RUYA
Numéro De Modèle:	/
Nombre De Pièces:	1 Pc
Prix:	Négociable
Délai De Livraison:	20-30 jours ouvrables
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Répétabilité:

0Pour les appareils de surveillance de l'environnement

Capacité de charge:

10 à 30 kg

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

1 à 10 pièces, 4 à 6 semaines

Mettre en évidence:

Multi Tooth Indexing Table

30kg Indexing Table

10kg rotary indexing machine

Description de produit

Capacité de charge multi du tableau 10-30kg d'indexation de dent 0,06" 0,12" répétabilité

Présentation du produit

La table d'indexation multi-dents est un instrument de précision pour la mesure d'angle, servant à la fois de référence d'angle pour la mesure et de dispositif d'indexation pour l'usinage de précision. Lorsqu'il est utilisé avec un autocollimateur photoélectrique, il permet la détection de dispositifs d'angle de haute précision, notamment des prismes à multiples facettes, des jauges à bloc d'angle et des prismes optiques.

En tant que dispositif d'indexation, il facilite l'usinage de pièces de précision avec des exigences d'angle exigeantes, telles que la position des trous, les plans verticaux et les plans parallèles, sur les machines-outils standard de fraisage, d'alésage, de meulage et autres. Les capacités de subdivision et de différentiel combiné de la table d'indexation multi-dents prennent également en charge les mesures d'angle arbitraires de haute précision.

Spécifications techniques

Produit	Modèle	Diamètre du tableau (mm)	Dimension externe (mm)	Précision	Répétabilité des mesures d'angle	Capacité de charge (kg)	Poids (kg)
Table d'indexation multi-dents verticale 360 dents	DFT-360A	Φ205	Φ235*83	0,2″ 0,5″	0,06″0,12″	30	20
table d'indexation multi-dents verticale à 360 dents de petite taille	DFT-360X	Φ108	Φ140*60	0,3″ 0,5″	0,12″	10	4
table d'indexation multi-dents verticale et horizontale de petite taille à 360 dents	WDFT-360X	Φ108	Φ140*80	0,3″vertical 0,5″horizontal	0,12″	10	5
table d'indexation multi-dents verticale à 360 dents de taille moyenne	DFT-360D	Φ140	Φ180*83	0,2″ 0,5″	0,06″0,12″	20	8
table d'indexation multi-dents verticale et horizontale à 360 dents de taille moyenne	WDFT-360E	Φ160	Φ180*100	0,3″vertical 0,5″horizontal	0,12″	20	10
Table d'indexation multi-dents 391 dents	DFT-391A	Φ205	Φ235*83	0,2″ 0,5″	0,06″0,12″	30	20
table d'indexation multi-dents de petite taille à 391 dents	DFT-391X	Φ108	Φ140*60	0,3″ 0,5″	0,12″	10	4
table d'indexation multi-dents verticale et horizontale de petite taille à 391 dents	WDFT-391X	Φ100	Φ140*80	0,3″vertical 0,5″horizontal	0,12″	10	5
table d'indexation multi-dents verticale et horizontale de 391 dents de taille moyenne	WDFT-391E	Φ160	Φ180*100	0,3″vertical 0,5″horizontal	0,12″	20	10
table d'indexation multi-dents verticale à 391 dents de taille moyenne	DFT-391G	Φ140	Φ180*83	0,2″ 0,5″	0,06″0,12″	20	8
Table d'indexation multi-dents verticale à 552 dents, trou de 8 mm	DFT-552A	Φ200	Φ235*88	0,2″ 0,5″	0,06″0,12″	30	20
table d'indexation multi-dents verticale et horizontale à 552 dents de taille moyenne	WDFT-552E	Φ160	Φ180*100	0,3″vertical 0,5″horizontal	0,12″	20	10
Table d'indexation verticale multi-dents à 552 dents avec arbre conique	DFT-552F	Φ207	Φ235*100	0,2″	0,06″	30	20
Table d'indexation multi-dents verticale 720 dents	DFT-720A	Φ205	Φ235*100	0,2″ 0,5″	0,06″0,12″	30	20

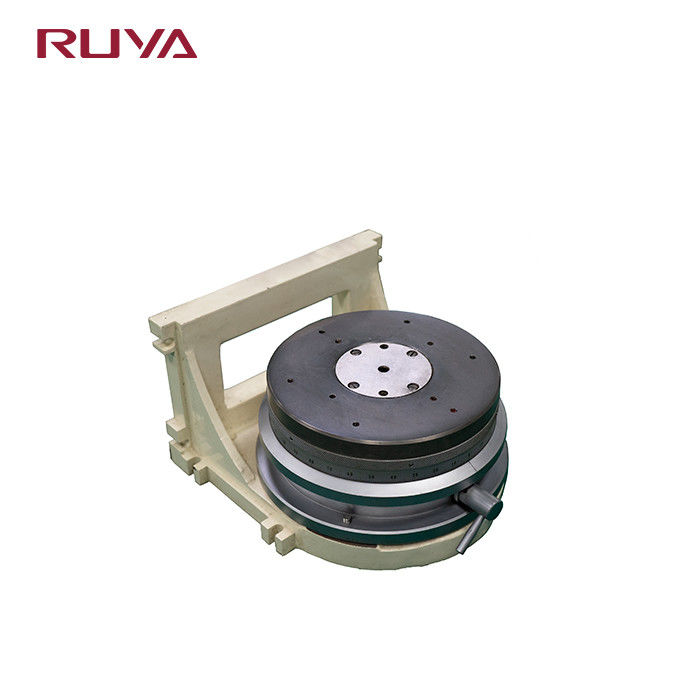

Images du produit
