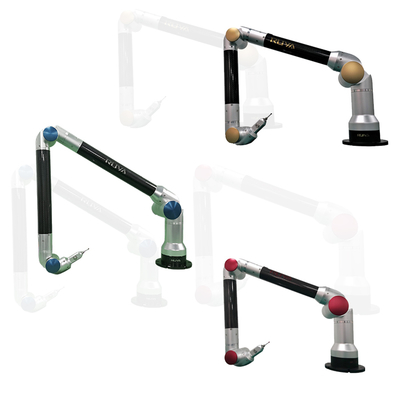

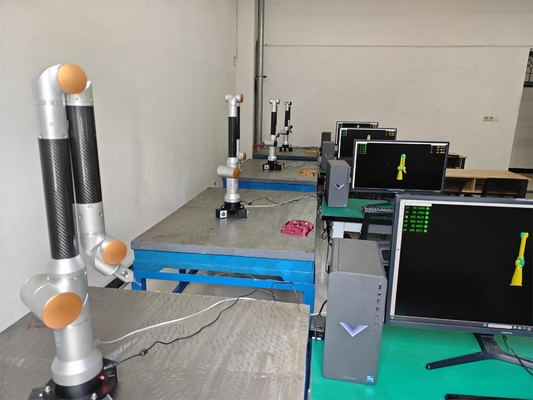

Bras de mesure 3D articulé pour machine de mesure tridimensionnelle portable de haute précision RA535

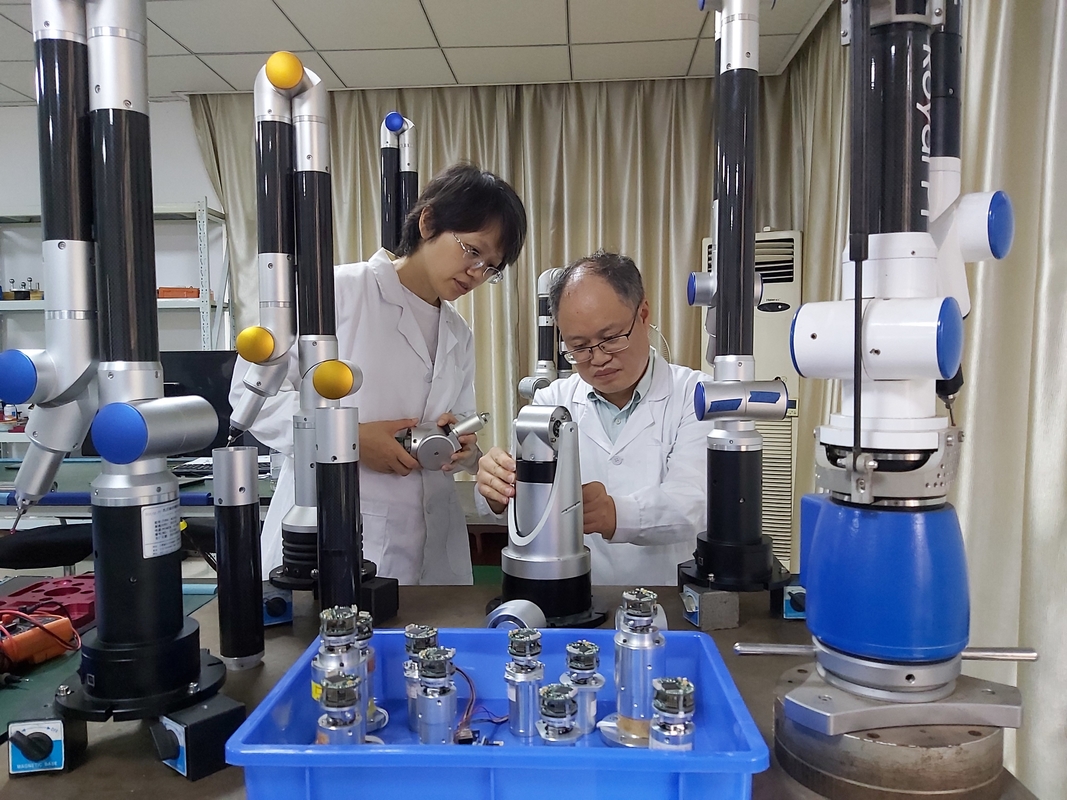

Description du produit

BRAS DE MESURE PORTABLE CMM SÉRIE RA5 est principalement utilisé dans la mesure de précision des chaînes de production automobile, des usines de maintenance aéronautique, des chantiers navals, des usines de locomotives, des ateliers de fabrication de moules, etc.

Précision du test (conformément à la norme internationale commune de coordonnées B89.4.22-2004):

(1) méthode de test de répétabilité ponctuelle : La sonde standard est placée dans le cône d'emboîtement dans la direction à partir de plusieurs données ponctuelles collectées par le logiciel pour calculer le point par rapport à l'écart type et au cône de chaque point (point unique) écart type moyen du centre. Cette méthode est utilisée pour tester et mesurer la répétabilité de l'équipement.

(2) méthodes de mesure de longueur de précision spatiale : la plage de mesure, mesurée avec une longueur standard du test plusieurs fois la valeur de la longueur de l'appareil standard, les résultats de mesure avec l'écart type théorique entre les appareils comme écart type. Si 95 % des résultats de mesure se situent dans la précision de l'étalonnage, l'écart type du niveau de confiance de ± 2σ est respecté, cette méthode est considérée comme un critère de précision général du système de mesure de la qualité

Détection des caractéristiques géométriques

1. Mesurer les caractéristiques géométriques sur la pièce. Et par projection et intersection, les caractéristiques géométriques existantes sont ajustées pour générer de nouvelles caractéristiques.

2. Analyser rapidement les dimensions spatiales telles que les distances et les angles entre les caractéristiques géométriques.

3. Le système de coordonnées peut être personnalisé via des points, des lignes et des surfaces, et les dimensions linéaires peuvent être marquées.

Détection de tolérance géométrique GD&T

Le logiciel de mesure fournit des outils GD&T pour évaluer les tolérances de forme et de position des caractéristiques géométriques. Par exemple, la verticalité, le parallélisme, la planéité, la cylindricité, la coaxialité, l'inclinaison, la position, etc.

Comparaison entre le modèle 3D et l'objet réel

Le logiciel est compatible avec plusieurs formats de données 3D et fournit plusieurs méthodes d'alignement des coordonnées. Il peut comparer automatiquement les caractéristiques géométriques mesurées et les données de points de surface avec les valeurs théoriques sur le modèle tridimensionnel et fournir des rapports graphiques d'analyse des erreurs.

Rapport de test

Les rapports de test aux formats PDF, Excel et mht peuvent être rapidement générés.

La fonction de personnalisation du rapport d'inspection est puissante, et le rapport de sortie est pratique et rapide, avec des images et du texte.

Domaines d'application : utilisé dans les chaînes de production automobile, l'aérospatiale, la construction navale, la fabrication de montages d'inspection, la fabrication de moules, etc.

Paramètres du produit

Accessoires optionnels :
