RUYA RA515 Arme articulé Coordonnée machine de mesure Portable CMM bras de mesure 3D haute précision

RUYA RA515 Arme articulé Coordonnée machine de mesure Portable CMM bras de mesure 3D haute précision

Nom De Marque:	RUYA
Numéro De Modèle:	RA515
Nombre De Pièces:	1 pc
Prix:	Négociable
Délai De Livraison:	5-10 working days
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Place of Origin:

China

Certification:

ISO 9001

Accuracy:

0.035mm

Repeatability:

0.025mm

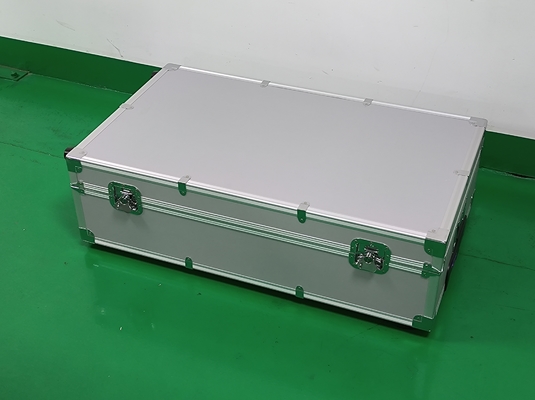

Packaging Details:

Flight case + Wooden box

Supply Ability:

1-10 pieces，2 weeks

Description de produit

RUYA RA515 Arme articulé Coordonnée machine de mesure CMM portable bras de mesure 3D haute précision

Description du produit

RUYA RA515 Arme articulé Coordonnée machine de mesure Portable CMM bras de mesure 3D haute précision 0

Composition des instruments

1° une plate-forme fixe,

2  support magnétique (ou aspirateur, trépied),

3  L'hôte de la machine de mesure,

4­ordinateurs et logiciels,

La tête de mesure est composée de plusieurs parties.

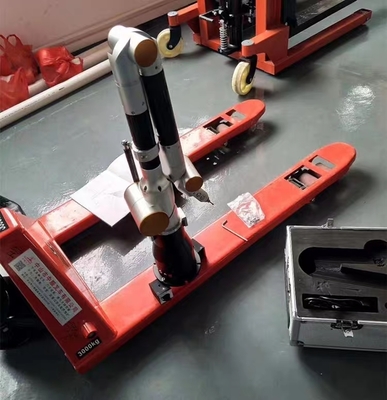

Pour mesurer, it must be stably fixed on the platform (it is not required to be level but the relative position of the measuring machine and the workpiece to be measured is required to be stable during the whole measuring process), l'unité principale de la machine de mesure est fixée par une ventouse ou des vis, l'ordinateur portable est relié à l'unité principale par une ligne de signal USB,et le logiciel est terminé Acquisition et traitement des données de mesure et production de rapports de mesure.

Détection de caractéristiques géométriques

1Mesurer les caractéristiques géométriques sur la pièce et, par projection et intersection, adapter les caractéristiques géométriques existantes pour en générer de nouvelles.

2. Analysez rapidement les dimensions spatiales telles que les distances et les angles entre les éléments géométriques.

3Le système de coordonnées peut être personnalisé à travers des points, des lignes et des surfaces, et des dimensions linéaires peuvent être marquées.

Détection de tolérance géométrique GD&T

Le logiciel de mesure fournit des outils GD&T pour évaluer les tolérances de forme et de position des caractéristiques géométriques.,position, etc.

Comparaison entre le modèle 3D et l'objet réel

Le logiciel est compatible avec plusieurs formats de données 3D et fournit plusieurs méthodes d'alignement des coordonnées.Il peut comparer automatiquement les caractéristiques géométriques mesurées et les données de points de surface avec les valeurs théoriques sur le modèle tridimensionnel, et fournir des rapports graphiques d'analyse des erreurs.

Rapport d'essai

Des rapports de test en PDF, Excel et mht peuvent être rapidement produits.

La fonction de personnalisation du rapport d'inspection est puissante et le rapport de sortie est pratique et rapide, avec des images et des textes.

Les champs d'application:utilisés dans la ligne de production automobile, l'aérospatiale, la construction navale, la fabrication d'appareils d'inspection, la fabrication de moules, etc.

Paramètres du produit

Spécification de la série RA5
Modèle	Plage de mesure spatiale/m	Erreur d'indication de la longueur de l'espace/mm	Coordonnées uniaxiennes de mesure cohérente en mm
R.A. 515	1.5m	0.035 mm	0.025 mm
R.A. 520	2.0m	0.045 mm	0.032 mm
R.A. 525	2.5m	0.060 mm	0.035 mm
R.A. 530	3.0m	0.080 mm	0.056 mm
RA535	3.5m	0.100 mm	0.071 mm

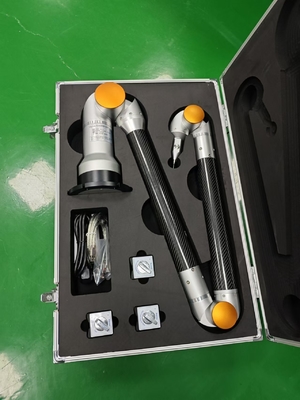

Les accessoires en option:

RUYA RA515 Arme articulé Coordonnée machine de mesure Portable CMM bras de mesure 3D haute précision 2

RUYA RA515 Arme articulé Coordonnée machine de mesure Portable CMM bras de mesure 3D haute précision 3

RUYA RA515 Arme articulé Coordonnée machine de mesure Portable CMM bras de mesure 3D haute précision 4

RUYA RA515 Arme articulé Coordonnée machine de mesure Portable CMM bras de mesure 3D haute précision 5

RUYA RA515 Arme articulé Coordonnée machine de mesure Portable CMM bras de mesure 3D haute précision 6

RUYA RA515 Arme articulé Coordonnée machine de mesure Portable CMM bras de mesure 3D haute précision 7

RUYA RA515 Arme articulé Coordonnée machine de mesure Portable CMM bras de mesure 3D haute précision 8

RUYA RA515 Arme articulé Coordonnée machine de mesure Portable CMM bras de mesure 3D haute précision 9
