2DT650GZ-B Dispositif optoélectronique tournante à suivi double axe avec poids de charge de 100 kg

2DT650GZ-B Dispositif optoélectronique tournante à suivi double axe avec poids de charge de 100 kg

Nom De Marque:	RUYA
Numéro De Modèle:	Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.
Nombre De Pièces:	1 série
Prix:	Négociable
Délai De Livraison:	3 à 4 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO 9001

Poids de la charge:

100 kg

Diamètre du tableau:

F650 mm

Planéité de la table:

0,02 mm

Résultat de la table:

0,02 mm

précision de rotation:

± 3 pouces

Perpendiculaire:

± 3 pouces

Erreur de positionnement (interne):

± 5 pouces

Erreur de positionnement (extérieur):

± 5 pouces

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

≤ 3 séries, 3 mois

Mettre en évidence:

Plate-forme de suivi de 100 kg

Dispositif optoélectronique de suivi

2DT650GZ-B plateau tournant à double axe

Description de produit

2DT650GZ-B Dispositif optoélectronique tournante à suivi à double axe

Vue d'ensemble du produit

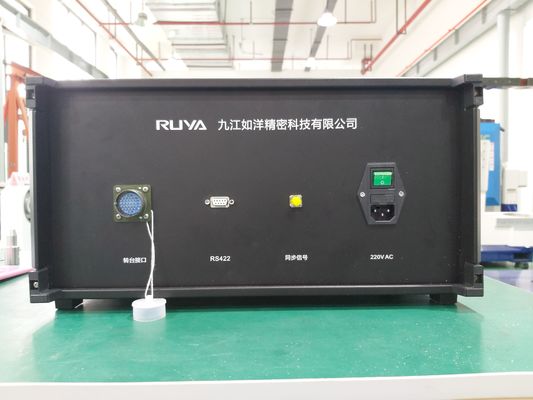

Le dispositif optoélectronique 2DT650GZ-B est constitué d'une plateforme mécanique et d'une boîte de commande reliées par câbles.La boîte de commande dispose d'une interface de communication RS422 pour la communication avec l'ordinateur hôte.

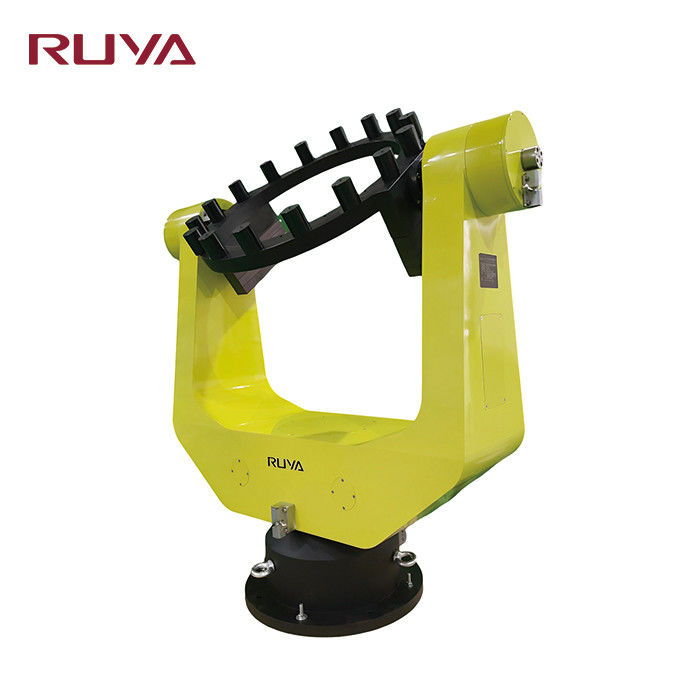

La plate-forme mécanique utilise une structure verticale en haut et en bas avec le composant de l'axe de l'emplacement dans la section supérieure et le composant de l'axe d'azimut dans la section inférieure.La boîte de commande intègre des modules de circuit pour la résolution d'angle, moteur, conversion de puissance et communication en série.

Spécifications techniques

Spécification	Valeur
Poids du chargement	100 kg
Diamètre de la table	F650 mm
Plaineté de la table	0.02 mm
Résultat de la table	0.02 mm
Précision de rotation des deux axes	± 3 pouces
Perpendiculaire du double axe	± 3 pouces
Intersection de deux axes	F0,5 mm de balle de diamètre
Erreur de positionnement de position angulaire	Cadre extérieur: ± 5′′ Cadre intérieur: ± 5′′
Répétabilité du positionnement de la position angulaire	± 2′′
Plage de taux	Rameau intérieur: 0,001°/s à 100°/s Cadre extérieur: 0,001°/s à 100°/s
Portée de rotation de l'angle	Cadre extérieur: rotation continue Rameau intérieur: ± 90°
Précision du taux	ω≤1°/s: 2×10−3 (moyenne de 1°) 1°/s≤ω<10°/s: 2×10−4 (moyenne de 10°) ω≥10°/s: 2×10−5 (moyenne de 360°)
Accélération angulaire maximale	Rameau intérieur: ≥ 30°/s2 Cadre extérieur: ≥ 30°/s2
