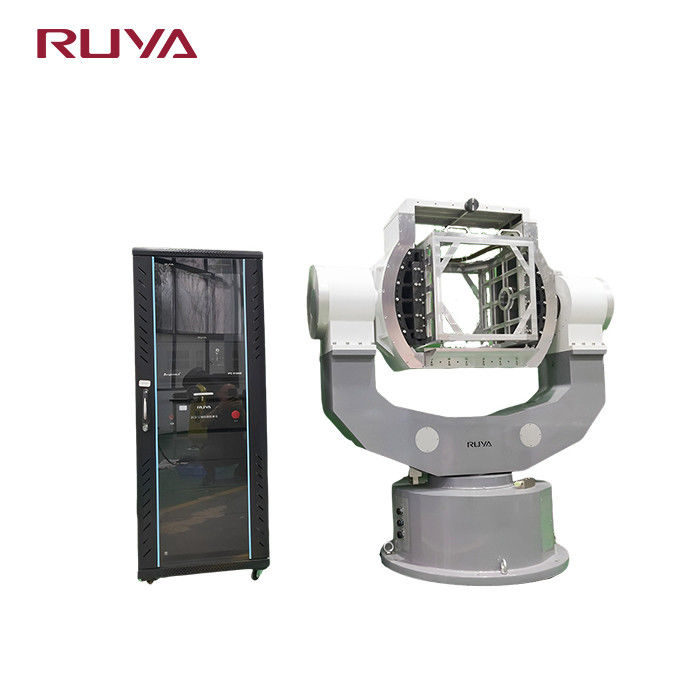

3DT420 Tourntable à trois axes avec une capacité de charge maximale de 65 kg pour les essais d'étalonnage

Name: 3DT420 Tourntable à trois axes avec une capacité de charge maximale de 65 kg pour les essais d'étalonnage
Brand: Jiujiang RUYA Precision Technology Co., Ltd
SKU: 3DT420
Availability: InStock

Nom De Marque:	RUYA
Numéro De Modèle:	3DT420
Nombre De Pièces:	1 série
Prix:	Négociable
Délai De Livraison:	3 à 4 mois
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

La Chine

Certification:

ISO 9001

Poids de la charge:

≤65KG

Erreur de positionnement (interne):

aucune exigence d'indice dynamique

Erreur de positionnement (au milieu):

±4″

Erreur de positionnement (extérieur):

±4″

Plage de rotation (à l'intérieur):

±10°

Plage de rotation (au milieu):

-10° à +150°

Région de rotation (extérieure):

± 150°

Taille maximale de la tour photoélectrique:

F420×680

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

≤ 3 séries, 3 mois

Mettre en évidence:

Plateau tournant à calibrage à trois axes

Plateau tournant d'étalonnage 3DT420

Plateaux tournants d'étalonnage 3 axes

Description de produit

3DT420 Tournette de calibrage de la tourelle à trois axes

Vue d'ensemble du produit

Le3DT420 Tournevis à trois axes pour l'étalonnage des essais de tourelleest conçu pour les essais d'étalonnage hors ligne des équipements de tourelle photoélectrique à deux axes.Ce système de précision fournit des capacités de mouvement complets à trois axes pour répondre aux exigences rigoureuses d'essai.

Alors que la tourelle cible fonctionne avec seulement deux degrés de liberté (azimut et inclinaison), ce tourne-disque d'essai à trois axes comprend une fonctionnalité d'axe de roulement pour assurer une couverture complète des tests.La plage de rotation et la précision de position dépassent la plage de mouvement et les exigences de stabilité de la tourelle à calibrer.

Spécifications techniques

Paramètre	Valeur
Poids du chargement	≤ 65 kg
Précision de rotation des trois axes	± 3 pouces
Perpendicularité des trois axes	± 3 pouces
Intersection de trois axes	F0,5 mm de balle de diamètre
Erreur de positionnement de position angulaire	Cadre intérieur: pas d'indice dynamique requis Cadre du milieu: ± 4′′ Cadre extérieur: ± 4′′
Plage de taux	Cadre intérieur: manuel Cadre central: ≥ 20°/s Cadre extérieur: ≥ 20°/s
Portée de rotation	Rameau intérieur: ±10° Cadre central: -10° à +150° Cadre extérieur: ± 150°
Accélération angulaire maximale	Cadre intérieur: manuel Cadre central: ≥ 20°/s2 Cadre extérieur: ≥ 20°/s2
Ringe de glissement de l'utilisateur	Personnalisable
Taille maximale de la tour photoélectrique	F420×680
