Machine à mesurer les coordonnées articulées

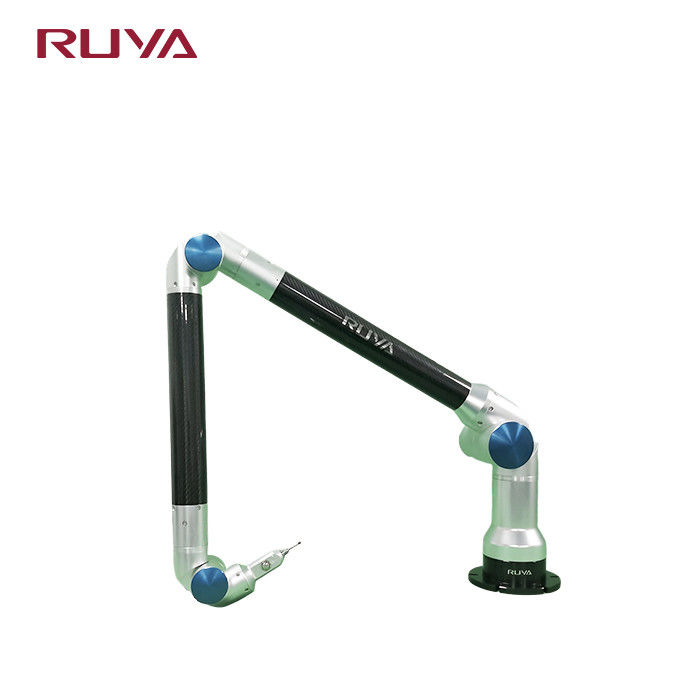

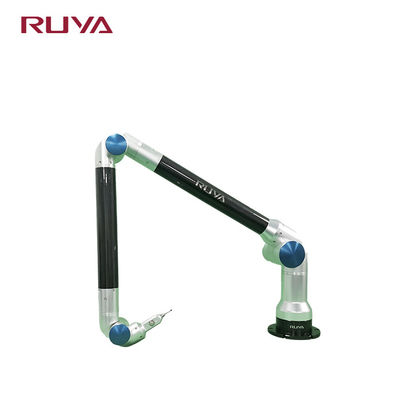

Machine de mesure articulée à bras coordonné CMM 3D portable à bras RA3

Machine de mesure articulée à bras coordonné CMM 3D portable à bras RA3

Nom De Marque:	RUYA
Numéro De Modèle:	Pour l'utilisation de l'appareil, le coefficient de charge doit être supérieur ou égal au coefficien
Nombre De Pièces:	1 Pc
Prix:	Négociable
Délai De Livraison:	5 à 10 jours ouvrables
Conditions De Paiement:	T/T

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

La Chine

Certification:

ISO 9001

Couleur:

Bleu, rouge

Plage de mesure:

1.5m-3.5m

Précision:

00,06 mm à 0,18 mm

Répétabilité:

0.03 mm à 0.12 mm

Détails d'emballage:

Boîte du vol Case+wooden

Capacité d'approvisionnement:

1 à 10 pièces, 2 semaines

Mettre en évidence:

Machine de mesure des coordonnées du bras articulé RA3

RA315 machine à mesurer les coordonnées du bras articulé

Armure de mesure 3D cm portable

Description de produit

Machine de mesure de coordonnées à bras articulé de la série RA3

Description du produit

La machine de mesure des coordonnées à bras articulé est également appelée "machine de mesure des coordonnées flexible" ou "machine de mesure des coordonnées portable" (CMM portable ou PCMM).Il se compose de trois bras rigidesSes fonctions de base sont la détection de caractéristiques géométriques et la détection de tolérances géométriques GD&T.

Fonctions de base

Détection de caractéristiques géométriques

1Mesurer les caractéristiques géométriques sur la pièce et, par projection et intersection, adapter les caractéristiques géométriques existantes pour en générer de nouvelles.

2. Analysez rapidement les dimensions spatiales telles que les distances et les angles entre les éléments géométriques.

3Le système de coordonnées peut être personnalisé à travers des points, des lignes et des surfaces, et des dimensions linéaires peuvent être marquées.

Détection de tolérance géométrique GD&T

Le logiciel de mesure fournit des outils GD&T pour évaluer les tolérances de forme et de position des caractéristiques géométriques.,position, etc.

Comparaison entre le modèle 3D et l'objet réel

Le logiciel est compatible avec plusieurs formats de données 3D et fournit plusieurs méthodes d'alignement des coordonnées.Il peut comparer automatiquement les caractéristiques géométriques mesurées et les données de points de surface avec les valeurs théoriques sur le modèle tridimensionnel, et fournir des rapports graphiques d'analyse des erreurs.

Rapport d'essai

Des rapports de test en PDF, Excel et mht peuvent être rapidement produits.

La fonction de personnalisation du rapport d'inspection est puissante et le rapport de sortie est pratique et rapide, avec des images et des textes.

Les champs d'application:utilisé pour les pièces automobiles, les cadres de motocyclettes, la mesure des raccords de tuyaux, la mesure du bras robotisé, la fabrication de tôles, l'usine de racks de matériaux, la démonstration pédagogique, etc.

Paramètres du produit

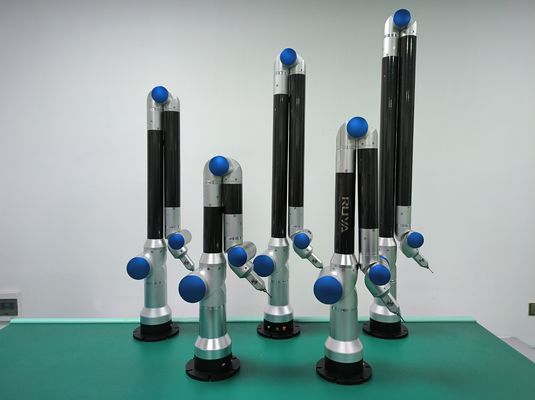

Spécification de la série RA3
Modèle	Plage de mesure spatiale/m	Erreur d'indication de la longueur de l'espace/mm	Coordonnées uniaxiennes de mesure cohérente en mm
R.A. 315	1.5m	0.06 mm	00,03 mm
R.A.320	2.0m	0.08 mm	0.04 mm
R.A.325	2.5m	0.11 mm	0.06 mm
R330	3.0m	0.14 mm	0.08 mm
R.A. 335	3.5m	0.18 mm	0.12 mm

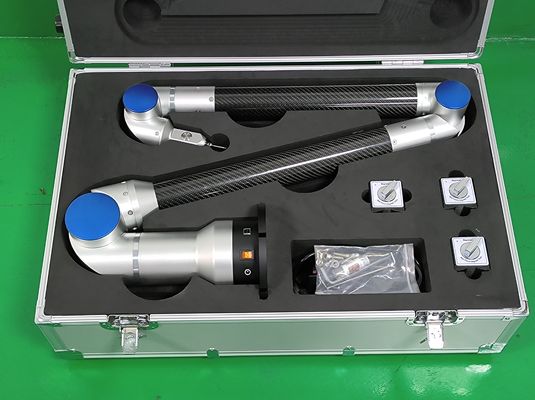

Les accessoires en option:

Machine de mesure articulée à bras coordonné CMM 3D portable à bras RA3 0

Machine de mesure articulée à bras coordonné CMM 3D portable à bras RA3 1

Machine de mesure articulée à bras coordonné CMM 3D portable à bras RA3 2
